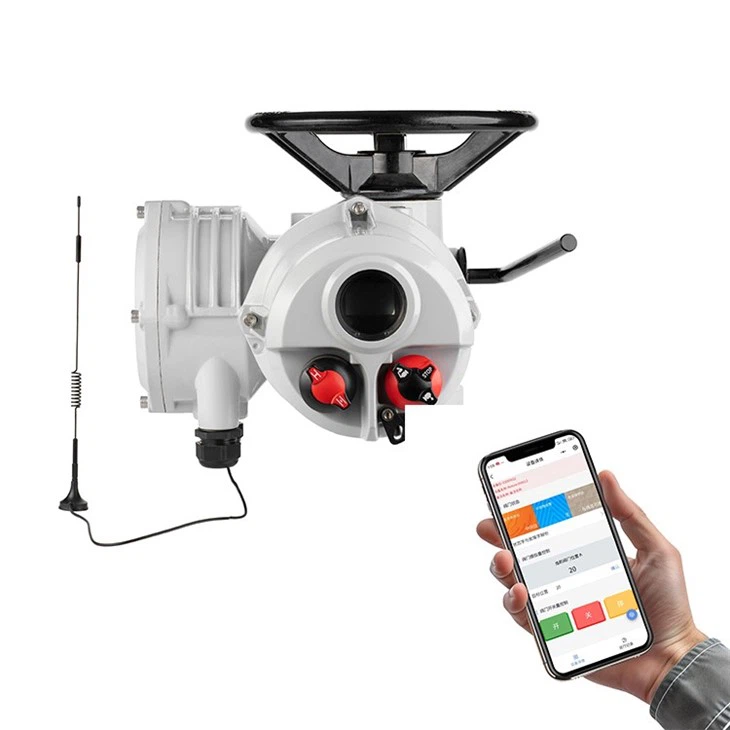

Attwatur tal-valv tal-bieb elettriku tal-impjant tal-enerġija

Attwatur elettriku

Karatteristiċi tal-prodott

1. Il-pożizzjoni tal-valv kontinwament issegwi l-ħin kollu, irrispettivament mill-provvista tal-enerġija.

2. Żomm it-tħaddim normali u l-aċċessibilità ta 'interface grafika, indikazzjoni mill-bogħod u logger tad-dejta wara telf ta' enerġija.

3. Il-lubrikazzjoni tal-banju taż-żejt tipprovdi ħajja twila u l-abbiltà li tkun installata fi kwalunkwe direzzjoni.

4. Protezzjoni li ma jgħaddix ilma minnha li ma tiddependix fuq il-kopertura tat-terminal u s-siġilli tal-interface - struttura ta 'siġill doppju, il-grad ta' protezzjoni jilħaq IP68.

5. Torque indipendenti u sensuri tal-pożizzjoni tal-valv jintużaw biex itejbu ħafna l-prestazzjoni tas-sigurtà.

6. L-għażla ta 'stazzjon ta' kontroll manwali mill-bogħod tista 'tirrealizza konfigurazzjoni u kummissjonar ta' tħaddim mill-bogħod, b'distanza massima ta 'sa 100 metru.

7. Apparat bla periklu, indipendenti mill-mutur, li jista 'jintuża fi kwalunkwe ħin.

8. Jipprovdi analiżi dettaljata tat-tendenza u dejta dijanjostika għall-immaniġġjar tal-assi.

9. Aġġorna l-Konfigurazzjoni u l-Bidla tal-Kontroll u l-Għażliet tal-Indikazzjoni fuq is-Sit permezz ta 'Bluetooth Setter.

10. L-iskrin jista 'juri informazzjoni dwar l-istatus tal-prestazzjoni tal-valv u l-attwatur f'ħin reali.

11. Kummissjonar u konfigurazzjoni rapida u sikura mingħajr provvista ta 'enerġija permezz ta' setter bluetooth intrinsikament sikur mhux invażiv.

12. Bażi ta 'l-ispinta li tista' titneħħa għal installazzjoni u manutenzjoni faċli.

13. L-għażliet li ma jħallux splużjoni jilħqu diversi standards internazzjonali.

Struttura tal-prodott

1.Handwheel

Il-handwheel b'saħħtu jipprovdi operazzjoni manwali ta 'emerġenza affidabbli f'każ ta' falliment tal-enerġija.

2. Shell

Il-qoxra tal-liga tal-aluminju ta 'kwalità għolja hija kompatta u ħafifa. Huwa miksi b'saff ta 'materjal protettiv li jadatta għal ambjenti estremament ħorox, u tipi oħra ta' saffi huma disponibbli kif meħtieġ.

3. Motor

L-inerzja baxxa u l-mutur tat-torque għolja jippermettu li l-mutur jilħaq malajr it-torque tal-quċċata wara li jibda, u kważi m'hemm l-ebda moviment żejjed meta jkun barra mill-eċċitazzjoni. Hemm swiċċ tat-temperatura preċiż inkorporat fil-kolja tal-mutur, li mhux affettwat mit-temperatura ambjentali tal-madwar u jżomm il-mutur f'kapaċità termali ottimali. Fl-istess ħin, ix-xaft tal-mutur u d-dudu huma indipendenti minn xulxin għal sostituzzjoni ta 'malajr.

4. Irkaptu tad-dudu

Il-katina tat-trasmissjoni tal-irkaptu tad-dudu hija sempliċi, bi struttura exquisite u effiċjenza ta 'trasmissjoni kostanti. Għandha funzjoni mekkanika li tissakkar waħedha u ma teħtieġx brejkijiet. Il-parti tat-trasmissjoni hija mimlija b'żejt lubrikanti li jdum u tista 'taħdem għal żmien twil mingħajr manutenzjoni.

5. Disinn ssiġillat doppju

Id-disinn issiġillat doppju jipprovdi kaxxa terminali tal-ġirasol li hija separata mill-kamra tal-kontroll u ssiġillata. Anke jekk il-kopertura tal-kaxxa tal-konnessjoni tinfetaħ fuq il-post, tista 'tiżgura l-iżolament ta' ġewwa tal-attwatur mid-dinja ta 'barra, sabiex l-umdità, it-trab u l-gassijiet perikolużi ma jistgħux jidħlu fl-attwatur ta' ġewwa fl-iċken, u l-komponenti interni huma protetti għal kollox.

6. manku manwali / swiċċ elettriku

Il-manku tal-iswiċċ manwali / elettriku jista 'jitħaddem b'mod sikur fi kwalunkwe ħin. Waqt li tagħfas il-manku b'forza xierqa, dawwar bil-mod il-handwheel biex tippermetti li l-klaċċ intern jimpenja l-irkaptu. Il-klaċċ awtomatikament jinqata 'meta l-mutur ikun enerġizzat u fl-istat imsakkar bl-elettriku.

7. Sistema ta 'kejl tat-torque tal-ħruġ

Sistema ta 'kejl ta' enerġija utli ddisinjata b'mod professjonali tintuża bħala sistema ta 'kejl tat-torque tal-ħruġ. Din is-sistema hija żviluppata minn teknoloġija familjari tal-kejl tal-enerġija elettrika u tista 'tikseb valuri ta' kejl tat-torque preċiżi u ripetibbli li huma indipendenti mill-bidliet fil-frekwenza, il-vultaġġ u t-temperatura.

8. Panew tal-Kontroll

Il-pannell tal-kontroll LCD jista 'jipprovdi status istantanju, aġġornat u pożizzjoni tal-valv, bil-lingwi Ċiniżi u Ingliżi disponibbli, billi tuża struttura tal-menu intuwittiva biex tipprovdi kalibrazzjoni u informazzjoni dijanjostika, inklużi kurvi tat-torque, operazzjoni u rekords tal-ħsarat, status tal-mutur, informazzjoni lokali u dejta tal-ħardwer, eċċ.

9. Buttuna

Il-buttuni tal-kontroll lokali "miftuħa" / "mill-qrib" u l-buttuni tal-modalità "lokali" / "stop" / remoti "kollha jużaw il-mezzi ta 'effett ta' trasmissjoni manjetika iżolata kollha, mingħajr l-ebda xaftijiet u prestazzjoni tajba tas-siġillar, filwaqt li telimina l-inkwiet li jista 'jkun ikkawżat minn swiċċijiet tal-qasab difettuż u fraġli.

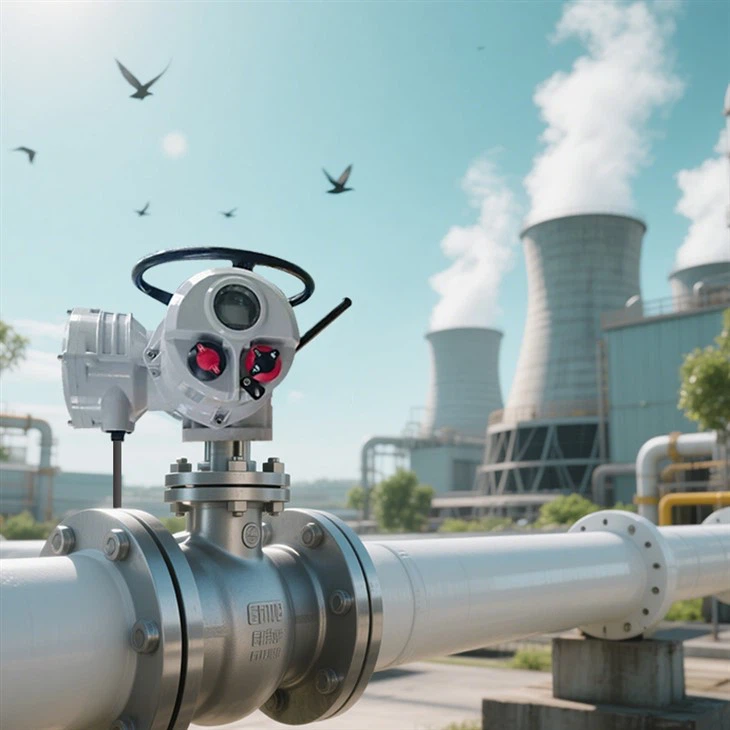

Applikazzjonijiet

Valvi elettriċi

Karatteristiċi tad-disinn

1. Konfigurazzjoni ta 'kummissjonar konvenjenti u sikura

• Konfigurazzjoni ta 'kummissjonar veloċi u sikur, li tista' titwettaq mingħajr provvista ta 'enerġija; Il-wirja interattiva tal-magna umana b'ħafna lingwi hija pprovduta

• Settings mhux intrużivi jistgħu jitwettqu fi kwalunkwe ambjent

• Bażi ta 'l-ispinta li tista' tinqala 'għal installazzjoni faċli u manutenzjoni ta' valvi

• Operazzjoni, konfigurazzjoni u kummissjonar permezz ta 'stazzjon ta' kontroll manwali mill-bogħod, b'distanza massima ta '100 metru

• L-attwatur tat-turn part jipprovdi funzjoni ta 'l-issettjar awtomatiku

2. Avvanz teknoloġiku

• Pożizzjoni: L-aħħar encoder assolut brevettat. L-encoder jadotta disinn mhux ta 'kuntatt u għandu kapaċitajiet ta' sensja u ta 'skoperta ta' awto. • Display: Il-wiri avvanzat b'saff doppju jipprovdi lill-utenti b'wirja ta 'pożizzjoni ta' valv ta 'karattru kbir

• Torque: l-attwatur juża t-teknoloġija tas-sensing tat-torque

• Kontroll: Elementi ta 'kontroll bħal mainboards jew bordijiet ta' kontroll tax-xarabank, attwaturi u komunikazzjonijiet ta 'fieldbus, jużaw sistema ta' komunikazzjoni interna bbażata fuq ix-xarabank. Dan mhux biss inaqqas il-wajers u l-konnessjonijiet interni iżda wkoll iżid l-affidabbiltà.

3. Affidabilità

• Kejl ta 'pożizzjoni assoluta avvanzata biex tiskopri pożizzjoni kontinwa f'ħin reali mingħajr enerġija

• Interfaċċa grafika, indikazzjoni mill-bogħod u funzjoni tal-logger tad-dejta wara telf ta 'enerġija prinċipali

• Irrinunzja għat-trab u li ma jgħaddix ilma

• Torque indipendenti u sensur tal-pożizzjoni tal-valv

• L-operazzjoni tal-handwheel hija sigura u dejjem indipendenti mill-mutur

• Drive Shaft Bushing Użi Bearings issiġillati - Ħieles mill-Manutenzjoni

4. Ġestjoni tal-assi

• L-iskrin jista 'juri informazzjoni f'ħin reali ta' valvi u attwaturi

• Tniżżil ta 'dejta sikur u affidabbli permezz ta' għodda ta 'l-issettjar intrinsikament sikura

• Aġġorna u kkonfigurat il-kontroll u l-indikazzjoni fil-qasam permezz tal-għodda tal-issettjar

• Kompatibbli ma 'sistemi ta' kontroll u monitoraġġ diġitali u sistemi oħra ta 'fieldbus

• Analiżi dettaljata tat-tendenza, dijanjostiċi u qtugħ tad-dejta jistgħu jintwerew fuq l-iskrin jew jitniżżlu permezz tal-għodda tal-issettjar

5. Manutenzjoni preventiva ottimali

• L-attwaturi huma mgħammra bi logger tad-dejta ta 'preċiżjoni li jista' jipprovdi qbid u analiżi tad-dejta għall-pożizzjoni tal-valv.

6. Indikazzjoni tal-Provvista tal-Enerġija

• Minħabba l-użu ta 'encoder assolut, l-ebda batterija tal-wiri ma hija meħtieġa biex tħoss u ssegwi l-pożizzjoni tal-valv. L-issettjar kollu huwa sigur anke mingħajr enerġija.

7. Operazzjoni Manwali Sikura

8. Operazzjoni tal-kamp mill-bogħod

• Uża kejbil tad-dejta standard, id-distanza massima mill-attwatur hija 100 metru

• Jista 'jiġi mmuntat fuq ħajt jew parentesi

• Powered mill-attwatur konness

• Tip ta 'prova tal-isplużjoni mhux obbligatorju

• Protezzjoni tal-Grad IP68

• Struttura ta 'siġill doppju

• Issettjar sempliċi

• Ir-rekords tad-dejta tal-attwatur jistgħu jintwerew u jitniżżlu lokalment

9. Protezzjoni tat-temperatura

• Sabiex il-mutur ma jħallix is-sħana żejda, aħna mgħammra l-istralċ tal-mutur b'senser tat-temperatura biex inħoss direttament it-temperatura tal-mutur u qabbadha maċ-ċirkwit tal-kontroll tal-attwatur.

10. Awto-dijanjosi awtomatika

11. Protezzjoni ta 'treġġigħ lura istantanja

12. Sinkronizzazzjoni tal-fażi

13. Protezzjoni tal-imblukkar tal-valv

14. Interfaċċa ewlenija konfigurabbli

• Informazzjoni u status tal-pożizzjoni tal-valv

• Informazzjoni dwar il-pożizzjoni tal-valv u l-valur tat-torque (diġitali)

• Informazzjoni dwar il-pożizzjoni tal-valv u l-valur tat-torque (immaġni analoga)

• Informazzjoni dwar il-pożizzjoni tal-valv u informazzjoni dwar il-kmand (immaġni diġitali jew analoga)

Protokoll ta 'komunikazzjoni

L-attwatur elettriku jappoġġja Profibus DP u għandu l-karatteristiċi li ġejjin:

Appoġġ Profibus DP-V0.DP-V1.DP-V2 Livell Funzjonali

Skambju ta 'dejta b'veloċità għolja (sa 1.5Mbit / s - li jikkorrispondi għal madwar . 0.3 ms / attwatur)

It-tul tal-kejbil huwa ta 'madwar 10km (it-tul bejn żewġ attwaturi huwa ta' madwar 1200m)

Madwar 126 apparat jistgħu jiġu mehmuża

Topoloġija lineari żejda bħala għażla

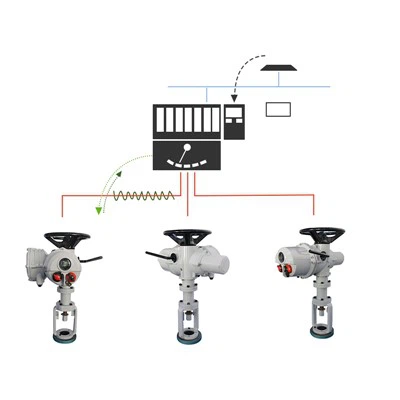

Għal Profibus DP, it-topoloġija bażika hija permezz ta 'struttura ta' siġar tas-segment RS485, kif muri fil-figura:

L-attwatur elettriku jappoġġja Modbus RTU u għandu l-karatteristiċi li ġejjin:

Skambju ta 'dejta mgħaġġel (sa 115kbit / s - li jikkorrispondi għal madwar . 30 ms / attwatur)

It-tul tal-kejbil jilħaq madwar 10km (1200m mingħajr relay intermedju bejn żewġ attwaturi)

Madwar 247 apparat jistgħu jiġu mehmuża

Topoloġija lineari żejda bħala għażla

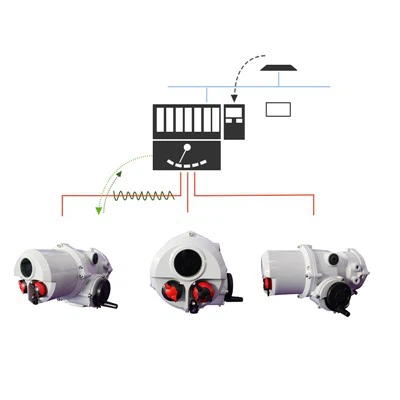

Għal Modbus RTU, it-topoloġija bażika hija permezz tal-istruttura tas-siġar tas-segment RS485, l-istess bħal Profibus DP.

Il-Protokoll ta 'Komunikazzjoni HART jadotta l-prinċipju ta' keying tal-bidla tal-frekwenza (frekwenza shift keying, FSK), li huwa bbażat fuq l-istandard ta 'komunikazzjoni Bell 202. Is-sinjali diġitali huma rappreżentati minn żewġ frekwenzi: 1200Hz jirrappreżenta loġika "1", u 2200Hz jirrappreżenta loġika "0". Peress li l-komponent medju tas-sinjal tal-frekwenza huwa żero waqt il-komunikazzjoni, dan ma jaffettwax it-trasmissjoni ta 'sinjali analogi. Għalhekk, il-mewġ sine ta 'dawn iż-żewġ frekwenzi jistgħu jiġu sovrapposti fuq is-sinjal analogu DC4 ~ 20mA u trażmessi fl-istess ħin. B'dan il-mod, mhux biss is-sinjal analogu DC4-20MA jista 'jintuża, iżda wkoll l-istess kejbil jista' jintuża biex tirrealizza trasmissjoni b'ħafna direzzjonijiet b'sinjali diġitali, u b'hekk ikollok funzjonijiet bħall-modifika tal-firxa, ħin ta 'damping, parametri PID, eċċ., Li tista' ttejjeb l-effiċjenza tal-kwalità u l-ġestjoni tas-sistema.

Wiri tal-prodott

Parametri Tekniċi

Parametri tal-prestazzjoni tal-attwatur tal-fażi waħda FRYQ (220V 50Hz)

Parametri tal-prestazzjoni tal-attwatur FRYQ bi tliet fażijiet (380V 50Hz)

Dimensjonijiet

FryQ18-FRYQ40

FryQ70-FRYQ95

Dimensjonijiet FryQ18-FRYQ40

Dimensjonijiet tal-flanġ fryq

Stampi tal-fabbrika
