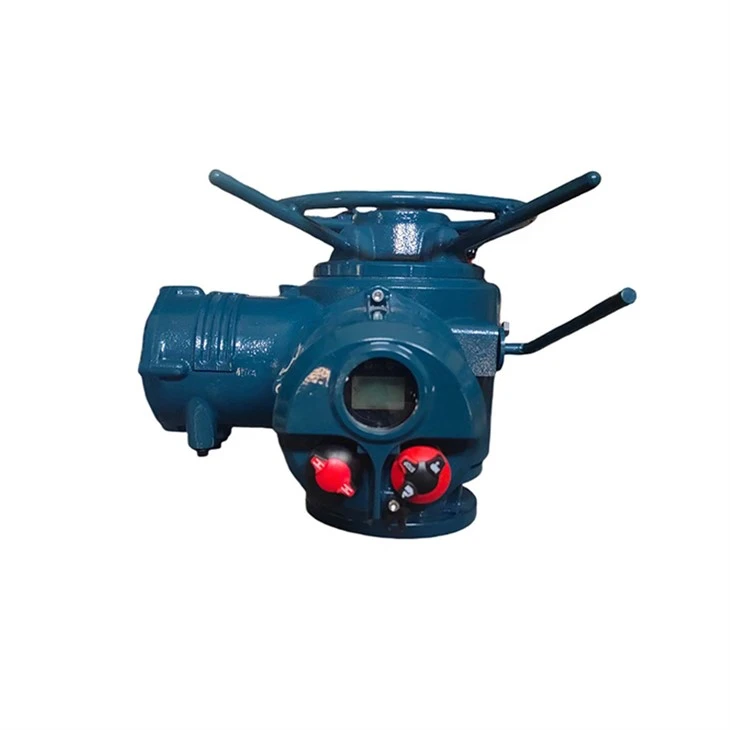

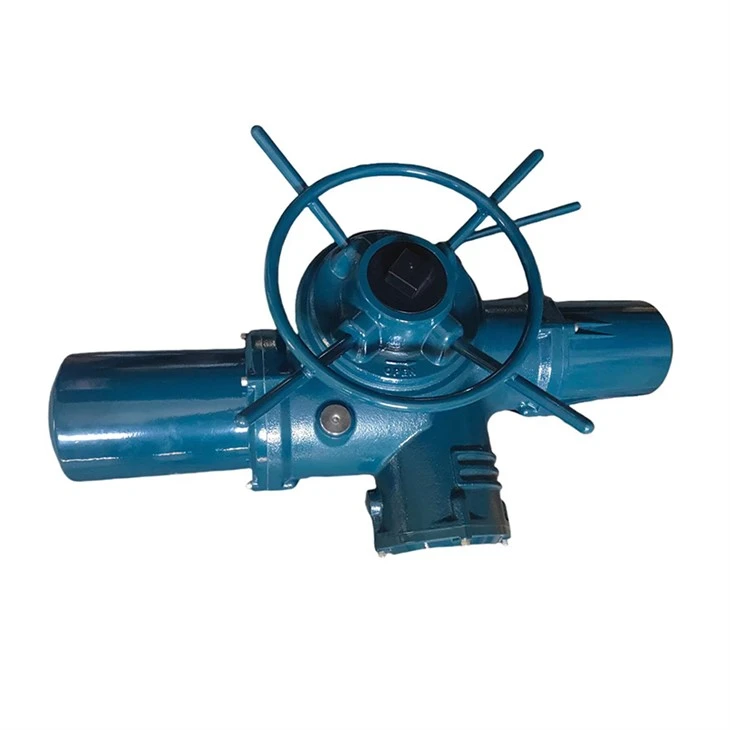

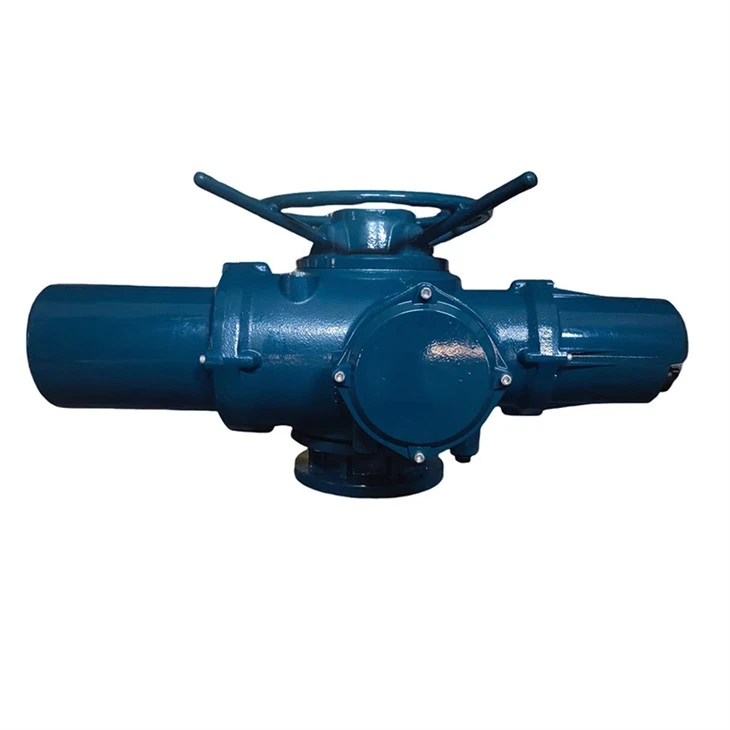

Multi Turn Gate Valve Actuator 380VAC fil-Minjieri tal-Faħam

ATTUTUR ELETTRIKU

KARATTERISTIĊI TAL-PRODOTT

1. Kontinwament segwi l-pożizzjoni tal-valv f'kull ħin, irrispettivament mill-provvista tal-enerġija.

2. Żomm it-tħaddim normali u l-aċċessibbiltà ta 'interface grafika, indikazzjoni remota u data logger wara telf ta' enerġija.

3. Il-lubrikazzjoni tal-banju taż-żejt tipprovdi ħajja twila u l-abbiltà li tiġi installata fi kwalunkwe direzzjoni.

4. Protezzjoni li ma jgħaddix ilma minnha li ma tistrieħx fuq kopertura tat-terminal u siġilli tal-interface - struttura ta 'siġill doppju, il-grad ta' protezzjoni jilħaq IP68.

5. It-torque indipendenti u s-sensuri tal-pożizzjoni tal-valv jintużaw biex itejbu ħafna l-prestazzjoni tas-sigurtà.

6. L-għażla ta 'stazzjon tal-kontroll manwali mill-bogħod tista' tirrealizza l-konfigurazzjoni u l-ikkummissjonar ta 'operazzjoni remota, b'distanza massima sa 100 metru.

7. Apparat b'rota ta 'l-idejn sikur u indipendenti bil-mutur-, li jista' jintuża fi kwalunkwe ħin.

8. Jipprovdi analiżi dettaljata tat-tendenza u data dijanjostika għall-ġestjoni tal-assi.

9. Aġġorna l-konfigurazzjoni u tibdel l-għażliet tal-kontroll u l-indikazzjoni fuq il-post permezz tas-setter tal-Bluetooth.

10. L-iskrin jista 'juri informazzjoni dwar l-istat tal-prestazzjoni tal-valv ta' ħin reali u tal-attwatur.

11. Kummissjonar u konfigurazzjoni ta' malajr u bla periklu mingħajr provvista ta' enerġija permezz ta' setter Bluetooth intrinsikament sikur mhux-invażiv.

12. Bażi ta 'thrust li tista' titneħħa għal installazzjoni u manutenzjoni faċli.

13. Għażliet ta' prova ta'-splużjoni jissodisfaw diversi standards internazzjonali.

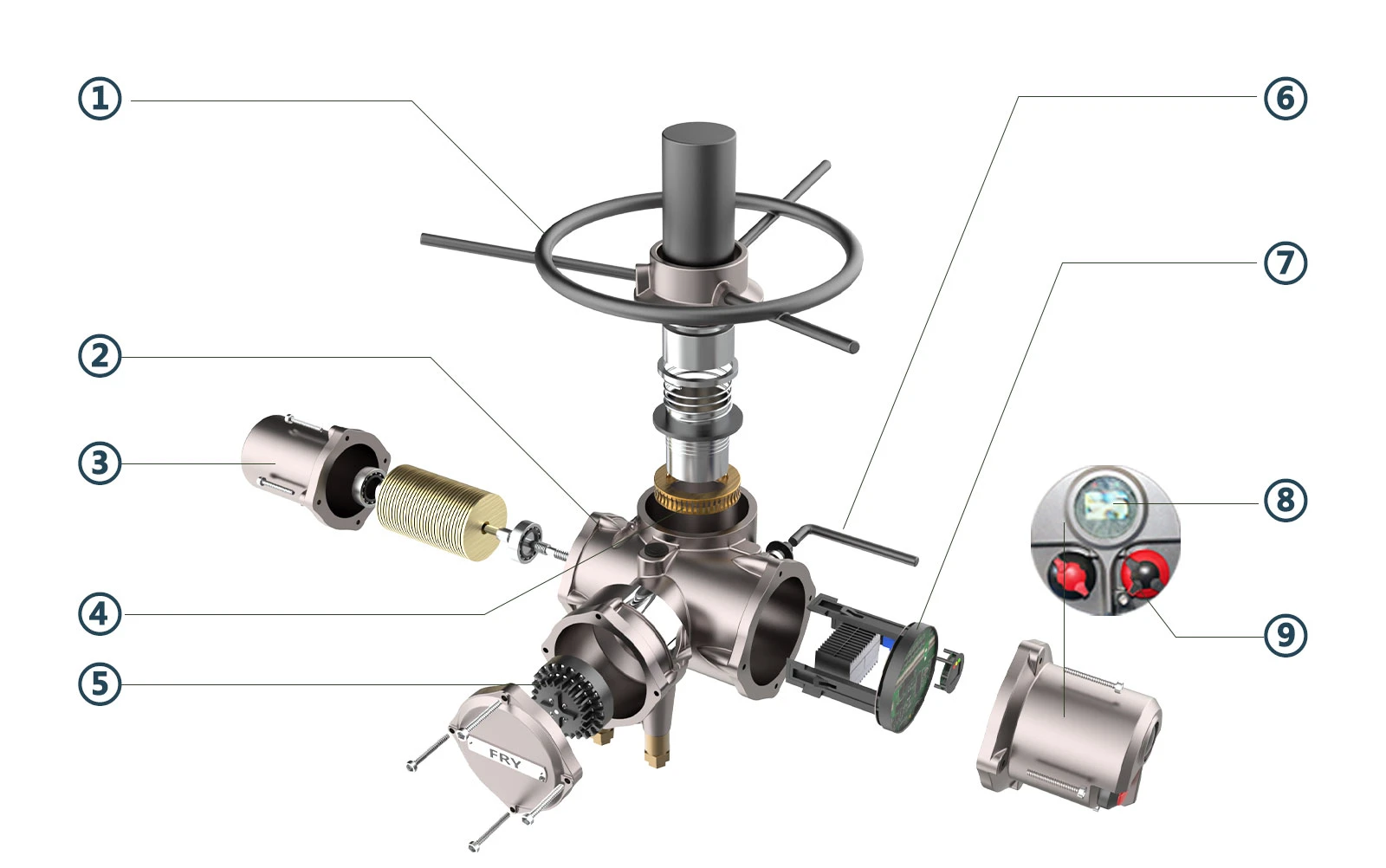

STRUTTURA TAL-PRODOTT

1.Handwheel

Ir-rota tal-idejn b'saħħitha tipprovdi tħaddim manwali ta 'emerġenza affidabbli fil-każ ta' nuqqas ta 'enerġija.

2. Qoxra

Il-qoxra ta' liga tal-aluminju ta' kwalità għolja-hija kompatta u ħafifa. Huwa miksi b'saff ta 'materjal protettiv biex jadatta għal ambjenti estremament ħarxa, u tipi oħra ta' saffi huma disponibbli kif meħtieġ.

3. Mutur

Il-mutur b'inerzja baxxa u torque għoli jippermetti li l-mutur jilħaq l-ogħla torque wara li jibda, u kważi m'hemm l-ebda moviment ta' limitu żejjed-meta jkun mitfi-eċċitazzjoni. Hemm swiċċ tat-temperatura preċiż inkorporat fil-coil tal-mutur, li mhuwiex affettwat mit-temperatura ambjentali tal-madwar u jżomm il-mutur f'kapaċità termali ottimali. Fl-istess ħin, ix-xaft tal-mutur u d-dudu huma indipendenti minn xulxin għal sostituzzjoni malajr.

4. Irkaptu tad-dudu

Il-katina ta 'trażmissjoni tal-irkaptu tad-dudu hija sempliċi, bi struttura exquisite u effiċjenza ta' trażmissjoni kostanti. Għandha funzjoni mekkanika li tissakkar waħedha-u ma teħtieġx brejkijiet. Il-parti tat-trasmissjoni hija mimlija b'żejt lubrikanti fit-tul-u tista 'topera għal żmien twil mingħajr manutenzjoni.

5. Disinn issiġillat doppju-

Id-disinn doppju-issiġillat jipprovdi kaxxa terminali tal-ġirasol li hija separata mill-kamra tal-kontroll u ssiġillata. Anke jekk il-qoxra tal-kaxxa tal-konnessjoni tinfetaħ fuq il-post, tista 'tiżgura l-iżolament ta' ġewwa tal-attwatur mid-dinja ta 'barra, sabiex l-umdità, it-trab u l-gassijiet perikolużi ma jkunux jistgħu jidħlu fl-intern tal-attwatur fl-iċken, u l-komponenti interni jkunu protetti bis-sħiħ.

6. Manku tal-iswiċċ manwali/elettriku

Il-manku tal-iswiċċ manwali/elettriku jista 'jitħaddem b'mod sigur fi kwalunkwe ħin. Waqt li tagħfas il-manku b'forza xierqa, dawwar ir-rota tal-idejn bil-mod biex tippermetti li l-klaċċ intern jingaġġa l-ger. Il-klaċċ awtomatikament jinżel meta l-mutur ikun enerġizzat u fl-istat msakkra elettrikament.

7. Sistema ta 'kejl tat-torque tal-ħruġ

Sistema ta 'kejl ta' qawwa utli ddisinjata professjonalment tintuża bħala s-sistema ta 'kejl tat-torque tal-ħruġ. Din is-sistema hija żviluppata minn teknoloġija familjari tal-kejl tal-enerġija elettrika u tista 'tikseb valuri tal-kejl tat-torque preċiżi u ripetibbli li huma indipendenti mill-bidliet fil-frekwenza, il-vultaġġ u t-temperatura.

8. Panel tal-kontroll

L-LCD tal-pannell tal-kontroll jista 'jipprovdi status istantanju,-aġġornat-data u pożizzjoni tal-valv, bil-lingwi Ċiniżi u Ingliżi disponibbli, bl-użu ta' struttura ta 'menu intuwittivi biex tipprovdi kalibrazzjoni u informazzjoni dijanjostika, inklużi kurvi tat-torque, rekords ta' tħaddim u ħsarat, status tal-mutur, informazzjoni lokali u data tal-ħardwer, eċċ.

9. Buttuna

Il-buttuni tal-kontroll lokali "Miftuħ"/"Agħlaq" u l-buttuni tal-modalità "Lokali"/"Stop"/"Remote" imqabbda bil-katnazza kollha jużaw apparati iżolati ta 'effett Hall ta' trasmissjoni manjetika, mingħajr -xafts u prestazzjoni tajba tas-siġillar, filwaqt li jeliminaw l-inkwiet li jista 'jkun ikkawżat minn swiċċijiet tal-qasab difettużi u fraġli.

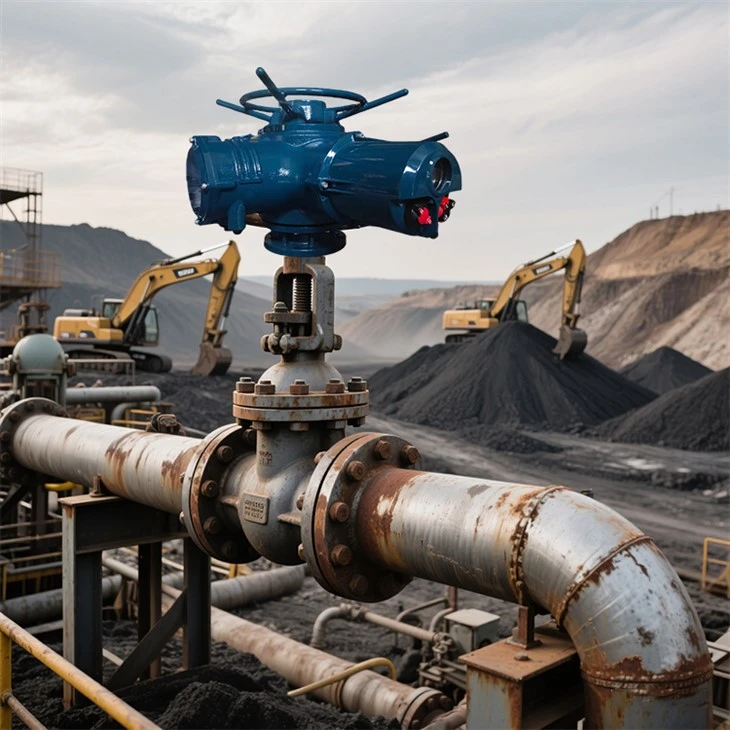

APPLIKAZZJONIJIET

VALVOLI ELETTRIĊI

KARATTERISTIĊI TA' DISINN

1. Konfigurazzjoni ta 'kummissjonar konvenjenti u sigura

• Konfigurazzjoni ta 'kummissjonar veloċi u sigura, li tista' titwettaq mingħajr provvista ta 'enerġija; hija pprovduta wiri interattiv b'ħafna-lingwi umani-magni

• Settings mhux-intrużivi jistgħu jsiru fi kwalunkwe ambjent

• Bażi tal-imbottatura li tista 'tinqala' għal installazzjoni u manutenzjoni faċli tal-valvi

• Operazzjoni, konfigurazzjoni u kummissjonar permezz ta 'stazzjon ta' kontroll manwali remot, b'distanza massima ta '100 metru

• L-attwatur tal-parti-dawran jipprovdi funzjoni awtomatika tal-issettjar tal-limitu

2. Avvanz teknoloġiku

• Pożizzjoni: L-aħħar encoder assolut privattiva. L-encoder jadotta disinn mingħajr-kuntatt u għandu kapaċitajiet ta' redundancy u awto-detezzjoni. • Wiri: Il-wiri avvanzat ta'-saff doppju jipprovdi lill-utenti b'wiri tal-pożizzjoni tal-valv ta'-karattri kbar

• Torque: L-attwatur juża teknoloġija ta 'sensing tat-torque

• Kontroll: Elementi ta 'kontroll bħal mainboards jew bords tal-kontroll tal-karozzi tal-linja, attwaturi u komunikazzjonijiet fieldbus, uża sistema ta' komunikazzjoni interna bbażata fuq xarabank-. Dan mhux biss inaqqas il-wajers u l-konnessjonijiet interni iżda jżid ukoll l-affidabbiltà.

3. Affidabilità

• Kejl avvanzat tal-pożizzjoni assoluta biex tiskopri pożizzjoni kontinwa fil-{0}}ħin reali mingħajr enerġija

• Interfaċċja grafika, indikazzjoni remota u funzjoni ta 'logger tad-data wara telf ta' enerġija ewlenija

• Li ma jgħaddix trab u li ma jgħaddix ilma minnu, u ma tiddependix fuq il-qoxra tat-terminal u l-glandola - struttura ta 'siġill doppju, livell ta' protezzjoni sa IP68

• Sensor tal-pożizzjoni tat-torque u tal-valv indipendenti

• It-tħaddim tar-rota tal-idejn huwa sigur u dejjem indipendenti mill-mutur

• Il-boxxla tax-xaft tas-sewqan juża berings issiġillati - manutenzjoni-mingħajr

4. Ġestjoni tal-assi

• L-iskrin jista' juri informazzjoni fil-{0}}ħin reali tal-valvi u l-attwaturi

• Tniżżil ta 'dejta sikur u affidabbli permezz ta' għodda ta 'issettjar intrinsikament sigura

• Taġġorna u kkonfigurat kontroll u indikazzjoni fil-qasam permezz ta 'għodda ta' ssettjar

• Kompatibbli ma 'sistemi ta' kontroll u monitoraġġ diġitali u sistemi oħra fieldbus

• Analiżi dettaljata tat-tendenza, dijanjostika u illoggjar tad-dejta jistgħu jintwerew fuq l-iskrin jew jitniżżlu permezz tal-għodda tal-issettjar

5. Manutenzjoni preventiva ottimali

• L-attwaturi huma mgħammra b'logger tad-dejta ta 'preċiżjoni li jista' jipprovdi qbid u analiżi tad-dejta għall-pożizzjoni tal-valv.

6. Provvista ta 'enerġija ta' indikazzjoni

• Minħabba l-użu ta 'encoder assolut, l-ebda batterija tal-wiri ma hija meħtieġa biex issens u jsegwi l-pożizzjoni tal-valv. Is-settings kollha huma sikuri anki mingħajr enerġija.

7. Operazzjoni manwali bla periklu

8. Operazzjoni mill-bogħod fuq il-post

• Uża kejbil tad-dejta standard, id-distanza massima mill-attwatur hija 100 metru

• Jista 'jiġi mmuntat fuq ħajt jew bracket

• Mħaddma mill-attwatur konness

• Tip ta' prova ta'-splużjoni mhux obbligatorja

• Grad ta 'protezzjoni IP68

• Struttura tas-siġill doppja

• Issettjar sempliċi

• Ir-rekords tad-dejta tal-attwatur jistgħu jintwerew u jitniżżlu lokalment

9. Protezzjoni tat-temperatura

• Sabiex jiġi evitat li l-mutur jisħon iżżejjed, aħna mgħammra l-istralċ tal-mutur b'sensor tat-temperatura biex iħossu direttament it-temperatura tal-mutur u qabbadha maċ-ċirkwit tal-kontroll tal-attwatur.

10. Awto-dijanjosi awtomatika

11. Protezzjoni ta 'treġġigħ lura istantanju

12. Sinkronizzazzjoni tal-fażi

13. Protezzjoni tal-imblukkar tal-valv

14. Interface prinċipali konfigurabbli

• Informazzjoni u status tal-pożizzjoni tal-valv

• Informazzjoni dwar il-pożizzjoni tal-valv u l-valur tat-torque (diġitali)

• Informazzjoni dwar il-pożizzjoni tal-valv u l-valur tat-torque (immaġni analoga)

• Informazzjoni dwar il-pożizzjoni tal-valv u informazzjoni dwar il-kmand (immaġni diġitali jew analoga)

PROTOKOLL TA' KOMUNIKAZZJONI

L-attwatur elettriku jappoġġja Profibus Dp u għandu l-karatteristiċi li ġejjin:

Appoġġ Profibus Dp-V0.Dp-V1.Dp-V2 livell funzjonali

Skambju ta'-dejta b'veloċità għolja (sa 1.5Mbit/s - li jikkorrispondi għal madwar. 0.3ms/attwatur)

It-tul tal-kejbil huwa madwar 10Km (it-tul bejn żewġ attwaturi huwa madwar 1200m)

Jistgħu jitwaħħlu madwar 126 apparat

Topoloġija lineari żejda bħala għażla

Għal Profibus Dp, it-topoloġija bażika hija permezz tal-istruttura tas-siġra tas-segment RS485, kif muri fil-figura:

L-attwatur elettriku jappoġġja Modbus RTU u għandu l-karatteristiċi li ġejjin:

Skambju mgħaġġel tad-dejta (sa 115Kbit/s - li jikkorrispondu għal madwar. 30ms/attwatur)

It-tul tal-kejbil jilħaq madwar 10km (1200m mingħajr relay intermedju bejn żewġ attwaturi)

Jistgħu jitwaħħlu madwar 247 apparat

Topoloġija lineari żejda bħala għażla

Għal Modbus RTU, it-topoloġija bażika hija permezz tal-istruttura tas-siġra tas-segment RS485, l-istess bħal Profibus Dp.

Il-protokoll ta 'komunikazzjoni HART jadotta l-prinċipju ta' frekwenza shift keying (FREQUENCY SHIFT KEYING, FSK), li huwa bbażat fuq l-istandard ta 'komunikazzjoni BELL 202. Sinjali diġitali huma rappreżentati minn żewġ frekwenzi: 1200HZ jirrappreżenta loġika "1", u 2200HZ jirrappreżenta loġika "0". Peress li l-komponent medju tas-sinjal tal-frekwenza huwa żero waqt il-komunikazzjoni, mhux se jaffettwa t-trażmissjoni ta 'sinjali analogi. Għalhekk, il-mewġ sine ta 'dawn iż-żewġ frekwenzi jistgħu jiġu superimposti fuq is-sinjal analogu DC4 ~ 20MA u trażmessi simultanjament. B'dan il-mod, mhux biss jista 'jintuża s-sinjal analogu DC4-20MA, iżda wkoll l-istess kejbil jista' jintuża biex jirrealizza trasmissjoni ta 'informazzjoni multipla b'żewġ-mod b'sinjali diġitali, u b'hekk ikollu funzjonijiet bħall-modifika tal-firxa, ħin ta' damping, parametri PID, eċċ., li jistgħu jtejbu l-kwalità tal-operat u l-effiċjenza tal-ġestjoni tas-sistema.

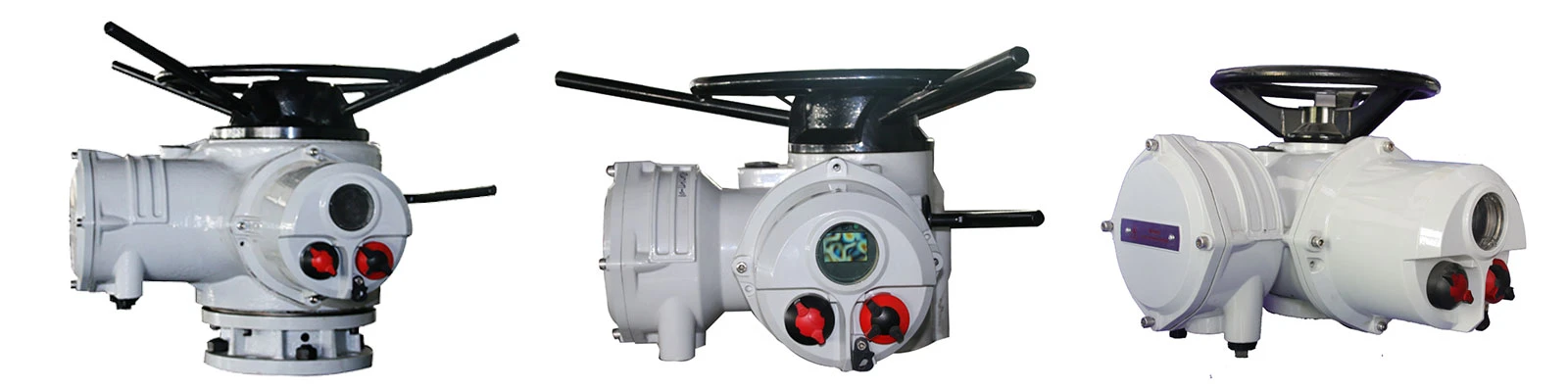

DISPLAY TAL-PRODOTT

PARAMETRI TEKNIĊI

Parametri tal-prestazzjoni tal-attwatur ta' fażi waħda{{0}FRYQ (220V 50Hz)

Parametri tal-prestazzjoni tal-attwatur bi tliet fażijiet FRYQ (380V 50Hz)

DIMENSJONIJIET

FRYQ18-FRYQ40 / FRYQ70-FRYQ95

Dimensjonijiet FRYQ18-FRYQ40

Dimensjonijiet tal-flanġ FRYQ

STAMPI TAL-FABBRICA
