Valv manwali tal-bieb

product-510-328

Valv tal-bieb huwa valv li l-parti li tagħlaq il-bieb tiegħu tiċċaqlaq fid-direzzjoni vertikali tul il-linja ċentrali tal-passaġġ. Ġeneralment huwa magħmul minn korp tal-valv, sedil tal-valv, zokk tal-valv, bieb, bonit tal-valv, u ċirku tas-siġillar. Jista 'jiġi trasformat f'varjetà ta' valvi tal-bieb elettriku u valvi tal-bieb pnewmatiku billi tgħammar l-apparat ta 'trasmissjoni u l-valv tal-bieb. Jista 'jintuża biss għal ftuħ sħiħ u għeluq sħiħ fil-pipeline, u ma jistax jintuża għal aġġustament u throttling.

product-494-301

Prinċipju tax-xogħol

Il-bieb tal-valv tal-bieb jiċċaqlaq lineari maz-zokk tal-valv. Normalment ikun hemm ħajt trapezojdali fuq iz-zokk tal-irfigħ. Permezz tal-ġewż fil-parti ta 'fuq tal-valv u l-kanal gwida fuq il-korp tal-valv, il-moviment li jdur jiġi kkonvertit f'moviment lineari, jiġifieri, it-torque operattiv jiġi kkonvertit fl-imbuttatura operattiva.

Magħluq

Il-wiċċ tas-siġillar jista 'jiġi ssiġillat biss mill-pressjoni medja, jiġifieri, il-wiċċ tas-siġillar tal-bieb huwa ppressat kontra s-sedil tal-valv fuq in-naħa l-oħra bil-pressjoni medja biex jiżgura s-siġillar tal-wiċċ tas-siġillar. Dan huwa self-issiġilla. Il-biċċa l-kbira tal-valvi tal-bieb jużaw is-siġillar sfurzat, jiġifieri, meta l-valv ikun magħluq, il-bieb ikun imġiegħel jagħfas kontra s-sedil tal-valv permezz ta 'forza esterna biex jiżgura s-siġillar tal-wiċċ tas-siġillar.

Miftuħa

Meta l-għoli tal-lift tal-bieb ikun daqs 1: 1 darbiet id-dijametru tal-valv, il-passaġġ tal-fluwidu jkun kompletament żblokkat, iżda din il-pożizzjoni ma tistax tiġi mmonitorjata waqt l-operazzjoni. Fl-użu attwali, il-parti ta 'fuq taċ-zokk tal-valv tintuża bħala marka, jiġifieri, il-pożizzjoni fejn ma tistax tinfetaħ, bħala l-pożizzjoni kompletament miftuħa tagħha. Sabiex tikkunsidra l-fenomenu tal-illokkjar ikkawżat minn bidliet fit-temperatura, ġeneralment jinfetaħ għall-pożizzjoni ta 'fuq u mbagħad jinqaleb 1 / 2-1 idur bħala l-pożizzjoni tal-valv miftuħa għal kollox. Għalhekk, il-pożizzjoni kompletament miftuħa tal-valv hija determinata mill-pożizzjoni tal-bieb (jiġifieri l-puplesija).

Prinċipju tal-Valv tal-Bieb

Kif jimplika l-isem, valvi tal-bieb elettriku jużaw attwaturi elettriċi biex jikkontrollaw il-valvi tal-bieb. Huma prinċipalment maqsuma f'partijiet ta 'fuq u t'isfel. Il-parti ta 'fuq hija l-attwatur elettriku u l-parti ta' isfel hija l-valv tal-bieb. L-attwatur u l-valv tal-bieb huma konnessi, u l-attwatur elettriku jikkontrolla l-valv tal-bieb biex jiftaħ u viċin biex jinkiseb it-tluq tal-mezz tal-pipeline. Il-valvi tal-bieb huma ġeneralment adattati għal okkażjonijiet on-off u normalment huma valvi miftuħa u magħluqa. Jekk il-kundizzjonijiet tax-xogħol jeħtieġu aġġustament, valvi ta 'kontroll elettriku, valvi tal-ballun elettriku, valvi tal-farfett elettriku, valvi tal-globu elettriku, eċċ huma ġeneralment użati.

product-499-356

Metodi ta 'debugging

Wara l-konnessjoni tal-valv, qabbad il-wajers esterni skont id-dijagramma tal-wajers esterni. Oqgħod attent jekk is-sinjal tal-input huwiex sinjal kurrenti jew sinjal ta 'vultaġġ. Ma jistgħux jitħalltu. Is-sinjali pożittivi u negattivi ma jistgħux jiġu konnessi ħażin. L-utenti jistgħu jiċċekkjaw u jiddebug wieħed wieħed skont il-metodi li ġejjin. Aġġusta l-limitu mekkaniku ta 'l-attwatur elettriku: L-aġġustament tal-limitu mekkaniku huwa li l-attwatur jaħdem biss fil-firxa mekkanika ta' fuq u t'isfel tal-limitu biex jipprevjeni l-attwatur milli jillimita żżejjed u jikkawża periklu jew jagħmel ħsara lill-valv. Kif muri fil-figura, il-lieva u l-waqfiet ta 'fuq u t'isfel huma rispettivament ipprovduti. Fl-istat tal-pożizzjoni żero, il-limitu tal-limitu aktar baxx għandu jkun viċin jew viċin il-lieva mill-qiegħ biex jipprevjeni li l-attwatur jillimita żżejjed. Jekk id-devjazzjoni hija kbira, il-ġewż tal-ikklampjar jista 'jinħall u l-blokka ta' waqfien tista 'tiġi mċaqalqa għall-pożizzjoni korrispondenti, u l-ġewż korrispondenti jista' jiġi ssikkat; Fl-istat tal-pożizzjoni sħiħa, il-waqfa ta 'fuq tal-limitu għandha tkun viċin jew viċin il-lieva mill-parti ta' fuq biex tevita li l-attwatur jillimita żżejjed. Jekk id-devjazzjoni hija kbira, il-ġewż tal-ikklampjar jista 'jinħall u l-blokka ta' waqfien tista 'tiġi mċaqalqa għall-pożizzjoni korrispondenti, u l-ġewż korrispondenti jista' jiġi ssikkat. Meta l-qawwa ma tkunx konnessa, il-proċess ta 'debugging jista' juża l-handwheel biex jiftaħ manwalment l-attwatur għall-pożizzjoni żero u l-pożizzjoni sħiħa tal-valv meħtieġ, u mbagħad jagħmel aġġustamenti korrispondenti. L-attwatur jista 'wkoll jiġi aġġustat għall-istat manwali elettriku meta l-enerġija tkun mixgħula, u l-attwatur jista' jinfetaħ għall-pożizzjoni żero meħtieġa u l-pożizzjoni sħiħa permezz taċ-ċwievet 'il fuq jew' l isfel fuq il-wiri. Jekk l-attwatur ma jiċċaqlaqx meta l-buttuna 'l fuq jew' l isfel tkun ippressata matul il-proċess tal-bidu, huwa minħabba l-limitazzjoni tal-iswiċċ tal-limitu.

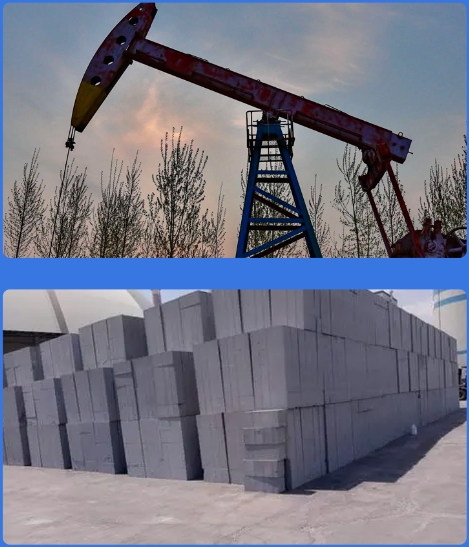

Applikazzjonijiet

product-471-260
