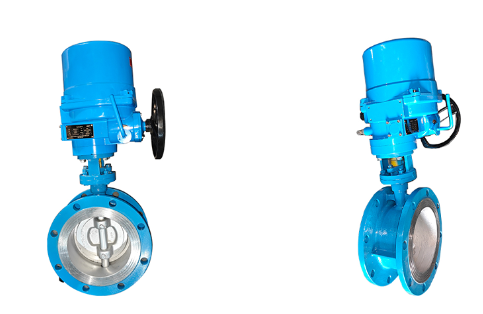

Valv tal-farfett tas-siġillar tal-metall elettriku
Prinċipju ta' l-istruttura

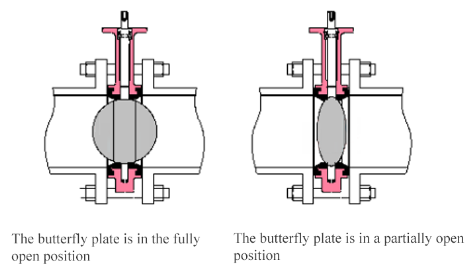

Valv tal-farfett (magħruf ukoll bħala valv flip) huwa valv li jirregola b'diska jew diska tal-valv ċirkolari bħala l-parti tal-għeluq. Huwa magħmul prinċipalment minn korp tal-valv, zokk tal-valv, pjanċa tal-farfett u ċirku tas-siġillar. Il-korp tal-valv huwa ċilindriku, b'tul assjali qasir u pjanċa tal-farfett integrata. Il-pjanċa tal-farfett tal-valv tal-farfett hija installata fid-direzzjoni tad-dijametru tal-pajp. Fil-kanal ċilindriku tal-korp tal-valv tal-farfett, il-pjanċa tal-farfett b'forma ta 'diska ddur madwar l-assi, u l-angolu ta' rotazzjoni huwa bejn 0 grad u 90 grad. Meta ddur għal 90 grad, il-valv ikun miftuħ għal kollox.
Il-valv tal-farfett għandu struttura sempliċi, daqs żgħir u piż ħafif, u huwa magħmul biss minn ftit partijiet. Barra minn hekk, jeħtieġ biss li tkun imdawra 90 grad biex tiftaħ u tagħlaq malajr, li hija sempliċi biex topera. Fl-istess ħin, il-valv għandu karatteristiċi tajbin ta 'kontroll tal-fluwidu. Meta l-valv tal-farfett ikun fil-pożizzjoni kompletament miftuħa, il-ħxuna tal-pjanċa tal-farfett hija l-unika reżistenza meta l-medju jgħaddi mill-korp tal-valv. Għalhekk, il-waqgħa tal-pressjoni ġġenerata mill-valv hija żgħira ħafna, għalhekk għandha karatteristiċi tajbin ta 'kontroll tal-fluss. Il-valvoli tal-farfett għandhom żewġ tipi ta 'siġillar: siġill elastiku u siġill tal-metall. Għal valvi tas-siġillar elastiċi, iċ-ċirku tas-siġillar jista 'jiġi inkorporat fil-korp tal-valv jew imwaħħal mal-periferija tal-pjanċa tal-farfett.
Il-valvoli tal-farfett b'siġilli tal-metall ġeneralment għandhom ħajja itwal minn valvoli tal-farfett issiġillati elastikament, iżda huwa diffiċli li tinkiseb siġillar sħiħ. Il-valvoli tal-farfett issiġillati bil-metall jistgħu jadattaw għal temperaturi operattivi ogħla, filwaqt li l-valvoli tal-farfett issiġillati bil-metall għandhom l-iżvantaġġ li jkunu limitati mit-temperatura.
Jekk valv tal-farfett huwa meħtieġ li jintuża bħala kontroll tal-fluss, il-ħaġa prinċipali hija li tagħżel id-daqs korrett u t-tip ta 'valv. Il-prinċipju strutturali tal-valv tal-farfett huwa speċjalment adattat biex isiru valvi ta 'dijametru kbir. Il-valvoli tal-farfett mhux biss jintużaw ħafna f'industriji ġenerali bħall-pitrolju, il-gass, l-industrija kimika, u t-trattament tal-ilma, iżda jintużaw ukoll fis-sistema tal-ilma li jkessaħ ta 'stazzjonijiet tal-enerġija termali.
Valvoli tal-farfett użati b'mod komuni jinkludu valvoli tal-farfett tal-wejfer u valvi tal-farfett tal-flanġ. Valvoli tal-farfett tat-tip wejfer jużaw studs biex jgħaqqdu l-valv bejn żewġ flanġijiet tal-pajpijiet. Il-valvoli tal-farfett tat-tip flanġ għandhom flanġijiet fuq il-valv, u l-boltijiet jintużaw biex jgħaqqdu l-flanġijiet fiż-żewġt itruf tal-valv mal-flanġijiet tal-pajpijiet.
Reżistenza għall-pressjoni għolja
Korp tal-valv mħaxxen, ebusija għolja, toughness qawwija, reżistenza għall-pressjoni għolja, reżistenza qawwija għall-pressjoni u kapaċità ta 'prevenzjoni ta' xquq
Trażmissjoni tat-turbini, veloċi u li tiffranka x-xogħol
Kap tat-turbina ġenerali. Is-swiċċ jiffranka aktar ix-xogħol, il-korp tal-valv huwa mħaxxen, il-piż huwa itqal u aktar sigur
prinċipju ta 'użu u istruzzjonijiet ta' installazzjoni
Ir-relazzjoni bejn il-ftuħ tal-valv tal-farfett u r-rata tal-fluss bażikament tinbidel fi proporzjon lineari. Jekk jintuża biex jikkontrolla l-fluss, il-karatteristiċi tal-fluss tiegħu huma wkoll relatati mill-qrib mar-reżistenza tal-fluss tal-pajpijiet. Pereżempju, jekk żewġ pipelines huma mgħammra bl-istess dijametru u forma tal-valv, iżda l-koeffiċjent tat-telf tal-pipeline huwa differenti, ir-rata tal-fluss tal-valv tkun differenti ħafna.
Jekk il-valv ikun fi stat ta 'amplitudni ta' throttling kbira, il-kavitazzjoni hija suxxettibbli li sseħħ fuq in-naħa ta 'wara tal-pjanċa tal-valv, li tista' tagħmel ħsara lill-valv. Huwa ġeneralment użat barra 15-il grad. Meta l-valv tal-farfett ikun fil-ftuħ tan-nofs, il-forma tal-ftuħ iffurmata mill-korp tal-valv u t-tarf ta 'quddiem tal-pjanċa tal-farfett hija ċċentrata fuq l-assi tal-valv, u ż-żewġ naħat jiffurmaw stati differenti. It-tarf ta 'quddiem tal-pjanċa tal-farfett fuq naħa waħda timxi fid-direzzjoni tal-fluss tal-ilma, u t-tarf ta' quddiem tal-pjanċa tal-farfett fuq in-naħa l-oħra timxi fid-direzzjoni tal-fluss tal-ilma. Għalhekk, naħa waħda tal-korp tal-valv u l-pjanċa tal-valv jiffurmaw ftuħ f'forma ta 'żennuna, u n-naħa l-oħra hija simili għal ftuħ f'forma ta' throttle. Ir-rata tal-fluss fuq in-naħa taż-żennuna hija ħafna aktar mgħaġġla minn dik fuq in-naħa tat-throttling, u se tiġi ġġenerata pressjoni negattiva taħt il-valv tal-ġenb tat-throttling, ħafna drabi siġilli tal-gomma jistgħu jinqalgħu.
It-torque operattiv ta 'valv tal-farfett għandu valuri differenti minħabba ftuħ differenti u direzzjonijiet ta' ftuħ u għeluq tal-valv. Għal valvi tal-farfett orizzontali, speċjalment valvi b'dijametru kbir, it-torque ġġenerat mill-fond tal-ilma u d-differenza tar-ras bejn ix-xaft tal-valv ta 'fuq u t'isfel ma jistgħux jiġu injorati. Barra minn hekk, meta minkeb ikun installat fuq in-naħa tad-daħla tal-valv, se jseħħ fluss bias u t-torque jiżdied. Meta l-valv ikun fil-ftuħ intermedju, il-mekkaniżmu operattiv jeħtieġ li jissakkar waħdu minħabba l-effett tat-torque idrodinamiku.
Karatteristiċi tal-prodott
Daqs żgħir u piż ħafif: kemm il-volum kif ukoll il-piż huma 1/3 tal-prodotti tal-valv;
Sbieħ u ġenerużi: qoxra ta 'liga die-cast. Id-dehra hija fina u bla xkiel u tnaqqas l-interferenza elettromanjetika;
Funzjonijiet kompluti: tip ta 'swiċċ (jiġifieri tip ta' kuntatt passiv), tip ta 'kontroll proporzjonali, u tip ta' aġġustament intelliġenti;
Faċli biex tużah: Ebda spezzjoni meħtieġa. Mingħajr żejt, sadid u reżistenti għall-ilma, jistgħu jiġu installati fi kwalunkwe angolu;
Protezzjonijiet multipli: limitu elettriku, limitu mekkaniku, protezzjoni ta 'tisħin żejjed, protezzjoni ta' tagħbija żejda, protezzjoni mit-temperatura;
Diversi vjolazzjonijiet: 5 sekondi, 8 sekondi. 15-il sekonda, 30 sekonda. 50 sekonda, 100 sekonda, eċċ.;
Aġġustament CNC: moduli intelliġenti integrati ħafna, settings diġitali, irfinar diġitali, awto-dijanjosi preċiża ħafna, l-ebda ħtieġa għal positioners, kontroll awtomatiku, magna waħda b'funzjonijiet multipli;
Garanzija tas-sigurtà: Għadda AC1500V test ta 'vultaġġ jiflaħ, klassi H mutur iżolat ħafna biex jiżguraw is-sigurtà tal-ġisem u tal-produzzjoni;
It-tqabbil huwa sempliċi, billi juża provvisti ta 'enerġija ta' fażi waħda, tliet fażijiet u DC. Il-wiring estern huwa sempliċi.
Karatteristiċi tal-prestazzjoni
1. Dan il-valv jadotta struttura ta 'siġillar ta' tliet eċċentrika, bi kważi l-ebda xedd fuq is-sedil tal-valv u l-pjanċa tal-farfett, u għandu funzjoni ta 'siġillar aktar stretta peress li huwa magħluq.
2. Iċ-ċirku tas-siġillar huwa magħmul minn azzar li ma jissaddadx, li għandu l-vantaġġi doppji ta 'siġillar iebes tal-metall u siġillar elastiku. Għandu prestazzjoni eċċellenti tas-siġillar irrispettivament minn taħt kundizzjonijiet ta 'temperatura baxxa jew għolja, u għandu l-karatteristiċi ta' reżistenza għall-korrużjoni u ħajja twila ta 'servizz.
3. Il-wiċċ tas-siġillar tal-pjanċa tal-farfett huwa magħmul minn wiċċ ta 'liga iebes ibbażat fuq il-kobalt. Il-wiċċ tas-siġillar huwa reżistenti għall-korrużjoni u għandu ħajja twila ta 'servizz.
4. Dan il-valv għandu funzjoni ta 'siġillar f'żewġ direzzjonijiet. Mhuwiex ristrett mid-direzzjoni tal-fluss tal-medju jew affettwat mill-pożizzjoni spazjali waqt l-installazzjoni. Jista 'jiġi installat fi kwalunkwe direzzjoni.
Karatteristiċi strutturali u użi
Il-prodotti tas-serje tal-valv tal-farfett tas-siġill tal-metall huma valvi tal-farfett ta 'ħajja twila u li jiffrankaw l-enerġija. Il-prodotti jikkonformaw mal-istandards nazzjonali JB/T8527-97 (valv tal-farfett tas-siġill tal-metall), GB/T13927-92 (test tal-pressjoni tal-valv universali) standards u standards oħra relatati għall-valvi. Dan il-prodott jikkonsisti f'korp tal-valv, pjanċa tal-farfett, ċirku tas-siġillar, mekkaniżmu ta 'trażmissjoni u komponenti ewlenin oħra. L-istruttura tagħha hija ddisinjata bl-użu tal-prinċipju eċċentriku tridimensjonali, u teknoloġija ġdida ta 'pproċessar kompatibbli ma' siġillar elastiku u siġillar iebes u artab b'ħafna saffi tippermetti lill-valv tal-farfett inaqqas il-forza tat-torque tiegħu waqt it-tħaddim, u jikseb funzjonijiet li jiffrankaw ix-xogħol u jiffrankaw l-enerġija. . Dan jiżgura l-affidabbiltà ġenerali tal-valv tal-farfett f'termini ta 'reżistenza għall-korrużjoni, reżistenza għat-temperatura għolja u reżistenza għall-ilbies. Dan il-valv tal-farfett huwa adattat għall-użu fl-ikel, mediċina, industrija petrokimika, impjanti tal-enerġija, impjanti tal-azzar, trattament tal-ilma għall-protezzjoni ambjentali industrijali u bini għoli, bħala l-aħjar mezz biex jirregola l-fluss u jaqta 'fluwidi fil-pajpijiet tal-provvista tal-ilma u tad-drenaġġ.
