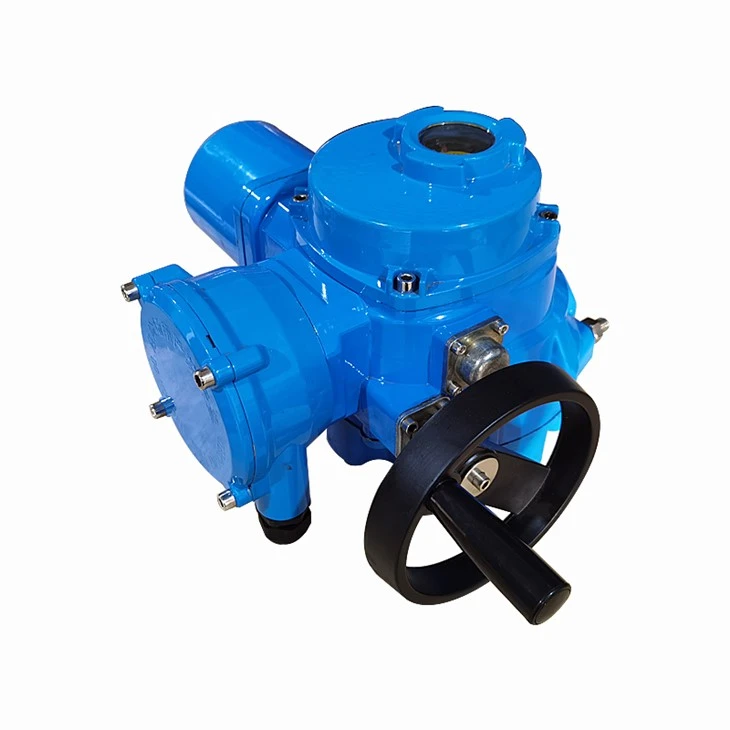

QBR Attwatur tal-Valv Elettriku kwart-dawran

Attwatur elettriku

Bħala prodott ta 'alternazzjoni ta' ġenerazzjoni, l-attwaturi elettriċi tal-valv ta 'kwart-turn tal-mudell QBR huma żviluppati ġodda mill-mudell QB tal-kumpanija tagħna. Dawn l-attwaturi huma adattati għall-użu fuq valv tal-farfett, valv tal-ballun u valv tal-vit eċċ li huma meħtieġa li jduru 90 ~ . Dawn l-attwaturi jidhru minn daqs żgħir, piż ħafif, effiċjenza għolja, affidabilità għolja, kapaċità ta 'protezzjoni għolja, ħsejjes baxxi u l-bqija. Kemm l-operazzjoni fuq il-post kif ukoll il-kontroll mill-bogħod jistgħu jitwettqu. Allura dawn ġew applikati fl-industriji taż-żejt u kimiċi, impjanti li jiġġeneraw l-enerġija, trattament ta 'ilma u industriji li jagħmlu l-karta. Nistgħu nipproduċu l-mudell bażiku, mudell integrali, mudell ta 'prova ta' splużjoni, mudell ta 'prova ta' splużjoni integrali u mudell integrali aġġustabbli, eċċ Il-livell bażiku ta 'protezzjoni u l-livell ta' prova ta 'splużjoni tal-prodotti huma rispettivament IP67 u ExdIIBT4Gb. Skont it-teorija tal-kontroll elettriku, il-mudelli li ġejjin jistgħu jiġu ffurmati: a.Mudell bażiku: ipprovdut bi swiċċ ta 'tħaddim fuq il-post; kors ipprovdut mill-kompjuter huwa fakultattiv; mument kuntatt passiv; output ta 'sinjal tal-post tal-valv 4〜20mA. Mudell b.Integral: ipprovdut b'elementi elettriċi, swiċċ ta 'tħaddim fuq il-post u swiċċ tal-kontroll mill-bogħod tal-post; kors ipprovdut mill-kompjuter huwa fakultattiv; mument kuntatt passiv; kuntatt passiv tal-istat taċ-ċirkolazzjoni kkontrollata mill-bogħod; output ta 'sinjal tal-post tal-valv 4〜20mA; mezz ta 'diskriminazzjoni u protezzjoni ta' fażi miftuħa, eċċ. Mudell aġġustabbli c.Integral: ipprovdut b'elementi elettriċi, elementi ta 'pjanċa ta' aġġustament, swiċċ ta 'tħaddim fuq il-post u swiċċ tal-kontroll mill-bogħod tal-kamp; kors ipprovdut mill-kompjuter huwa fakultattiv; mument kuntatt passiv; kuntatt passiv tal-istat taċ-ċirkolazzjoni kkontrollata mill-bogħod; mezz ta 'diskriminazzjoni u protezzjoni tal-fażi miftuħa, eċċ.

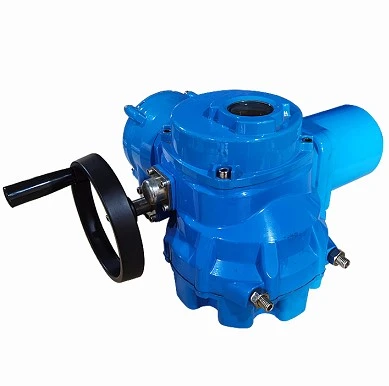

Attwatur tal-valv elettriku parti-dawra tat-tip QBR

Parametri tekniċi tal-Mudell QBR3 ~ prodott QBR5

Deskrizzjoni: 1. Taħt il-vultaġġ stmat, il-valv tat-tolleranza tal-kurrent waqfien bil-mutur u l-kurrent nominali huwa flimkien ma '20 fil-mija tal-valur tal-garanzija. 2.Għal prodotti kontra l-isplużjoni, il-piż totali jista 'jiżdied b'5Kg. 3.Għal integrali kontra l-isplużjoni, il-piż totali jista 'jiżdied bi 15Kg. 4.Għal prodotti integrali, il-piż totali jista 'jiżdied bi 8Kg.

9.Aġġustament

Wara li l-apparat bil-mutur jingħaqad mal-valv, jaħdem eżatt wara li jaġġusta l-limitu tat-torque, il-limitu tal-ivvjaġġar u l-indikazzjoni tal-pożizzjoni. Qabel ma taġġusta, kun żgur li titlef il-potenjometru tal-indikazzjoni tal-pożizzjoni. (Ħoll il-kamin tat-twaħħil tal-ger fuq il-potenzjometru f'każ li titlef il-potenzjometru f'każ li jkun bil-ħsara.) Finalment iċċekkja d-direzzjoni rotazzjonali tal-mutur u l-linji ta 'kontroll għal tevita barra mill-kontroll. L-aġġustament tal-pariri elettriċi tat-tip Q Il-limitu tat-torque, il-limitu tal-ivvjaġġar, l-indikazzjoni tal-pożizzjoni tal-apparati elettriċi tat-tip Q jaħdmu bl-istess mod, u għalhekk huma l-istess mal-aġġustamenti. 1, L-aġġustament tal-limitu tat-torque L-istruttura tal-limitu tat-torque (ara stampa 9). Il-limitu tat-torque ġie ssettjat minn qabel skont l-ordni tal-klijent u l-valv numeriku tat-torque huwa mimli fiċ-ċertifikazzjoni u għalhekk m'għandux għalfejn jiġi ssettjat mill-ġdid normalment. jekk trid, biss kamin maħlul (ara stampa 9), imbagħad dawwar il-buttuna miftuħa jew qrib tal-cam ħafif, imbagħad waħħal il-viti u itfi l-indikatur mill-qrib, finalment l-indikatur miftuħ. 2, L-aġġustament tal-limitu tal-ivvjaġġar, u indikatur tal-pożizzjoni L-istruttura tal-limitu tal-ivvjaġġar (ara stampa 10) Il-passi tal-aġġustament tal-limitu tal-ivvjaġġar 1. Irrombla r-rota tal-idejn għall-valv f'pożizzjoni "għeluq għal kollox" 2. Kamin maħlul fuq il-ħruġ xaft, dawwar il-cam (qrib) fid-direzzjoni tal-arloġġ u kun żgur li agħfas id-dritt il-mikro swiċċ (qrib), imbagħad waħħal il-kamin. 3. Iftaħ il-valvi manwalment għall-pożizzjoni tan-nofs u agħlaqha bl-elettriku, Iċċekkja jekk tissodisfax ir-rekwiżit meta tagħlaq il-valvi, imbagħad wara l-pass 2 aġġusta l-kam (qrib) ftit sakemm tissodisfa r-rekwiżit. 4.Dawwar ir-rota tal-idejn u agħmel il-valv miftuħ għal kollox. 5.Loose kamin fuq ix-xaft tal-output, dawwar il-(miftuħ) f'direzzjoni kontra l-arloġġ u kun żgur li agħfas il-lemin is-swiċċ mikro (miftuħ), imbagħad waħħal il-kamin. 6. Iftaħ il-valvi manwalment għall-pożizzjoni tan-nofs u d iftaħ elettrikament Iċċekkja jekk tissodisfax ir-rekwiżit meta tiftaħ il-valvi, imbagħad segwi l-pass 5 aġġusta l-kam (miftuħa) ftit sakemm tissodisfa r-rekwiżit 9.1.2.2 L-aġġustament tal-indikatur tal-pożizzjoni Skond l-istampa wkoll 10, agħlaq 9.1.2.3 L-aġġustament tal-potenzjometru Skond l-istampa 10, agħlaq il-valv għal kollox. Agħlaq il-pożizzjoni manwalment jew elettrikament Igħel l-irkaptu potenzjali u waħħal il-ġewż tal-potenzjometru Skond l-istampa 10, agħlaq il-valv għal pożizzjoni kompletament mitfija manwalment jew elettrikament Igħel l-irkaptu potenzjali u waħħal l-iskorfina tal-potenzjometru. dawwar ix-xaft żgħir tal-potenzjometru fid-direzzjoni tal-arloġġ għall-pożizzjoni terminali, imbagħad waħħal il-kamin kompressat fuq l-irkaptu.

Dimensjonijiet ġenerali ta' QBR3(QBR3Ex)~QBR5(QBR5Ex)

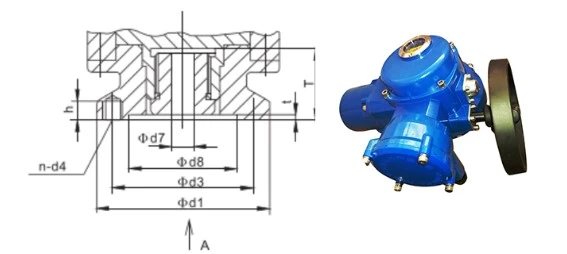

Tabella ta 'struttura, tip u dimensjonijiet tal-ħanek QBR3 ~ QBR5
