Attwatur Elettriku kwart-dawran

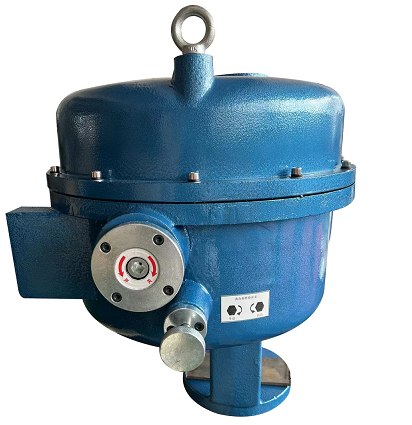

Ħarsa ġenerali tal-prodott
L-attwatur elettroniku tas-serje 3810R huwa tip ġdid ta 'attwatur li juża provvista ta' enerġija ta 'fażi waħda ta' 220V AC bħala l-qawwa tas-sewqan, jirċievi s-sinjal ta 'kontroll (DC4-20mA jew DC1-5V) mir-regolatur, u jirrealizza l-moviment reċiproku lineari predeterminat. Meta din is-serje ta 'attwaturi jintużaw bħala l-attwaturi ta' valvi li jirregolaw, kważi għandhom kull tip ta 'funzjonijiet ta' trasformazzjoni ta 'azzjoni meħtieġa mill-valv regolatorju innifsu, kif ukoll funzjonijiet tas-sinjal tal-ftuħ tal-valv u funzjonijiet manwali. Għalhekk, huwa użat ħafna f'setturi industrijali bħall-ġenerazzjoni tal-enerġija, metallurġija, petrokimika, industrija ħafifa u protezzjoni ambjentali.
Karatteristiċi tal-Prodott
●L-attwatur huwa ddisinjat b'sistema servo integrata, m'hemmx bżonn ta 'servo amplifier addizzjonali, jeħtieġ biss li jkun imqabbad b'sinjal DC4-20mA (jew DC1-5V) u AC220V monofażi provvista ta 'enerġija biex jaħdmu. Hemm terminali tal-wajers ġewwa, u l-wajers huwa estremament sempliċi u konvenjenti. Il-parti ewlenija tal-attwatur, il-kontrollur, tadotta ċirkwit integrat ibridu u hija mħawla bir-reżina. Għandha forma ta 'kaxxa, volum żgħir, u affidabilità għolja.
●Feedback sejbien tal-kwantità tal-pożizzjoni jadotta potenzjometru tal-plastik konduttiv ta 'prestazzjoni għolja, riżoluzzjoni<0.4, with high life and reliability.
●Self-diagnosis funzjoni, meta sseħħ ħsara, id-dawl indikatur fuq il-kontrollur se jibgħat sinjal indikazzjoni immedjatament.
●Uża l-iswiċċ tal-arloġġ tal-istat biex issettja s-sinjal mitfi, ir-rukkell huwa fi stat kompletament miftuħ, magħluq għal kollox jew li jillokkja waħdu.
●Positive u azzjonijiet negattivi jistgħu jiġu ssettjati bl-iswiċċ tal-arloġġ tal-istatus.
●Is-sinjal tad-dħul jista 'jiġi ssettjat bħala DC4-20mA jew DC1-5V mill-iswiċċ tal-arloġġ tal-istatus.
●Intelligent stall protezzjoni tat-teknoloġija: Ma jimpurtax fejn l-attwatur huwa stalled, il-protezzjoni stall intern se tipproteġi l-mutur fi żmien 4 sekondi u mitfija l-provvista ta ' enerġija tal-mutur. Anke jekk il-kontrollur ikun imfixkel bil-qawwa u r-relay intern jiġi mqassam u ċirkwit qasir, il-protezzjoni interna tal-locked-rotor se tagħlaq il-mutur fi żmien 4S, sabiex il-mutur ma ssirx ħsara.
●Automatic stall rilaxx tat-teknoloġija. Skont l-issettjar tal-iswiċċ DIP tal-utent, meta l-attwatur ikun imblukkat, jista 'jinqaleb għal sekonda 1 biex jitneħħa l-imblukkar. Jekk għad hemm imblukkar f'dan il-ħin, il-kontrollur se jwettaq protezzjoni tal-imblukkar, allarm u jitfi l-outputs kollha tal-mutur. L-utent jista 'wkoll idaħħal sinjal biex jagħmel il-mutur jaħdem fid-direzzjoni opposta biex jirrilaxxa l-protezzjoni manwalment.
●Electronic tal-brejk: pożizzjonament preċiż u stabbli, li ssolvi l-xedd u kedd u l-ippożizzjonar mhux preċiż tal-brejkijiet mekkaniċi tradizzjonali.
●Intelligent anti-istantaneous reverse technology: Matul it-tħaddim tal-attwatur, id-dewmien tal-ħin jiddaħħal matul il-proċess ta 'swiċċjar bil-quddiem u b'lura, li jnaqqas l-impatt fuq il-valv, l-apparat ta' deċelerazzjoni tal-mutur u l-attwatur, itejjeb l-affidabbiltà ġenerali u jtawwal il-ħajja tas-servizz.
●It huwa faċli biex taġġusta l-pożizzjoni żero tax-xogħol (punt tal-bidu) u pożizzjoni sħiħa (punt tat-tmiem).
●F'każ ta 'nuqqas ta' enerġija f'daqqa, jista 'jiżgura li r-rukkell jissakkar waħdu.
●Adopt drajv taċ-ċinturin sinkroniku, effettivament tnaqqas l-istorbju.
Affidabilità ●High: mikrokontrollur ta 'prestazzjoni għolja jintuża ġewwa, u l-affidabbiltà tas-softwer u l-ħardwer tagħha tikkonforma mal-istandards industrijali.
Parametri Tekniċi Ewlenin
Parametri
|
Qawwa |
AC220V±10 fil-mija 50HZ (380/110V jista 'jiġi ssettjat) |
|
Konsum tad-dawl |
Tip A: 50W Tip B: 150W Tip C: 220W |
|
Sinjal tad-dħul |
DC4-20mA jew DC1-5V |
|
Sinjal tal-ħruġ |
DC4-20mA (reżistenza tat-tagħbija < 500Ω) |
|
Preċiżjoni tal-kontroll |
Żball: Inqas minn jew ugwali għal 0.8 fil-mija differenza tar-ritorn: Inqas minn jew ugwali għal 1 fil-mija żona mejta: Inqas minn jew ugwali għal 1 fil-mija |
|
Modifikazzjoni Rage ta 'xogħol-angolu |
Punt tat-tluq: ± 25 fil-mija; angolu: 20 fil-mija -100 fil-mija |
|
Valur tal-limitu tas-sejbien tas-sinjal tal-waqfien |
Sinjal tad-dħul Inqas minn jew ugwali għal 1mA |
Wajers esterni
|
|
Attwatur komuni (tip S). |
Attwatur kontra n-nar (tip X). attwatur (tip X). |
|
Wajer tal-enerġija |
3 qalba S=1.5mm² |
3 qalba S=1.5mm²OD Ø9±1 |
|
Wajer wieħed |
4 qalba S=1.5mm² |
4 qalba S=1.5mm²OD Ø11±1 |
|
Dħul tal-wajer |
2-PF (G1/2") |
Il-kisi protettiv PF3/4(G3/4") jista 'jkun instabbli |
|
Wajer tas-sinjal |
Biex jipprevjeni t-tfixkil, il-wajer tas-sinjal għandu jkun wajer STP (par mibrum protett); Il-wajer tas-sinjal u l-wajer tal-enerġija m'għandhomx ikunu l-istess. |
|
Kondizzjoni ambjentali
|
Kundizzjoni |
Attwatur komuni (tip S). (s tip) attwatur |
Attwatur kontra n-nar (tip X). attwatur (tip X). |
|
Temperatura ambjentali |
Ebda heater tal-ispazju tal-arja: -10 grad -60 grad |
-10 grad -40 grad |
|
Ħiter tal-ispazju tal-arja: -35 grad -60 grad |
||
|
Temperatura relattiva |
Taħt il-95 fil-mija |
45 fil-mija -85 fil-mija |
|
Gass |
Ebda gass korrużiv |
|
|
Vibrazzjoni mekkanika |
Taħt 1.5g |
|
Folja ta' Speċifikazzjoni tal-Attwatur
|
Tip u speċifikazzjoni |
Torque tal-ħruġ (Nm)
|
Ħin ta' azzjoni (S/90 grad)
|
Angolu massimu |
|
381RSA—02 |
20 |
8.5 |
90 grad |
|
381RSA—05 |
50 |
17 |
|
|
381RSB—10 |
100 |
18 |
|
|
381RXB—10 |
|||
|
381RSB—20 |
200 |
36 |
|
|
381RXB—20 |
|||
|
381RSC—30 |
300 |
24 |
|
|
381RXC—30 |
|||
|
381RSC—50 |
500 |
42 |
|
|
381RXC—50 |
|||
|
381RSC—60 |
600 |
48 |
|
|
381RXC—60 |
|||
|
381RSD—100 |
1000 |
30 |
|
|
381RXD—100 |
|||
|
381RSD—150 |
1500 |
38 |
|
|
381RXD—150 |
|||
|
381RSD—200 |
2000 |
46 |
|
|
381RXD—200 |
|||
|
381RSD—300 |
3000 |
76 |
|
|
381RXD—300 |
Kompożizzjoni tal-Prodott
1. Kontrollur: aċċetta s-sinjal DC4 ~ 20mA jew DC1 ~ 5V mir-regolatur, u jikkontrolla l-attwatur biex jaħdem skond il-mod predeterminat.
2. Mekkaniżmu ta 'trażmissjoni: Dawwar il-mozzjoni rotazzjonali tal-mutur fil-moviment reċiproku lineari tax-xaft tal-ħruġ tal-enerġija biex tirrealizza l-funzjonijiet ta' swiċċ u aġġustament tal-valv li jirregola.
3. Mekkaniżmu ta 'skoperta tal-ftuħ: Feedback l-ispostament tal-moviment lineari tax-xaft tal-output (il-ftuħ tar-rukkell) għall-potenzjometru permezz tar-rack u l-irkaptu, u l-potenzjometru jikkonvertih f'sinjal elettriku u mbagħad idaħħalha lura lill-kontrollur. Meta l-input mir-regolatur Meta d-differenza bejn is-sinjal u s-sinjal tal-ftuħ tar-rukkell tkun żero, il-mutur se jieqaf jaħdem.
4. Mekkaniżmu ta 'konnessjoni: qabbad l-attwatur u l-valv ikkontrollat permezz tal-parentesi, u qabbad ix-xaft tal-ħruġ tal-attwatur biż-zokk tal-valv mill-ġewż maqsum. Hemm pointer fuq il-ġewż maqsum, u skala fuq il-parentesi, li jistgħu jindikaw l-ispostament tax-xaft tal-ħruġ (jew zokk). 5. Mekkaniżmu manwali: Dan l-attwatur huwa wkoll iddisinjat b'mekkaniżmu manwali. Fil-każ ta 'nuqqas ta' enerġija, il-funzjonijiet ta 'ftuħ, għeluq u aġġustament tal-valv li jirregola jistgħu jitlestew b'tħaddim manwali kif meħtieġ.
Installazzjoni
Aġġustament
Irrispettivament minn jekk l-attwatur huwiex mibgħut bħala unità waħda jew immuntat fuq valv ta 'kontroll, ġie aġġustat qabel ma jħalli l-fabbrika. Madankollu, meta wieħed iqis li vibrazzjonijiet u impatti severi jistgħu jseħħu waqt it-trasport u l-installazzjoni, huwa meħtieġ li jiġi kkonfermat jekk l-azzjoni tagħha hijiex korretta qabel l-operazzjoni. Preċiża, jekk ikun hemm devjazzjoni jew ma tissodisfax ir-rekwiżiti attwali, għandha tiġi aġġustata mill-ġdid skont il-passi li ġejjin
Wiring
☆ Ħoll il-boltijiet tal-irbit tal-qoxra, u neħħi l-għatu vertikalment 'il fuq.
☆ Il-konnessjoni bejn il-wajers esterni u t-terminali tal-wajers fuq il-kontrollur għandha tkun skont ir-rekwiżiti tad-dijagramma tal-wajers fuq in-naħa tal-kontrollur. ☆ Issettjar ta 'swiċċ ta' l-istat: Hemm 6-swiċċ tad-dial taċ-ċifri fuq il-kontrollur;
☆ L-istati ta 'azzjoni pożittiva u negattiva huma stabbiliti minn swiċċijiet 1 u 2;
☆ L-istat ta 'azzjoni tas-sinjal mitfi huwa ssettjat permezz ta' swiċċijiet 3 u 4: Meta s-swiċċ 3 ikun ON u 4 ikun MITFI, ladarba jinstab is-sinjal tal-waqfien, l-attwatur jimxi għall-pożizzjoni kompletament miftuħa; Meta l-iswiċċ 3 ikun MITFI u 4 huwa ON, ladarba s-sinjal tal-waqfa jiġi skopert, l-attwatur se jimxi għall-pożizzjoni magħluqa għal kollox; Meta l-iswiċċ 3 huwa ON u 4 huwa ON jew 3 huwa OFF u 4 huwa OFF, ladarba s-sinjal tal-waqfien jiġi skopert, l-attwatur jibqa 'fil-pożizzjoni attwali mingħajr azzjoni.
☆ L-azzjoni tal-protezzjoni tal-imblukkar hija ssettjata mill-iswiċċ 5 ☆ L-istatus tas-sinjal tad-dħul huwa ssettjat mill-issettjar tal-istat tas-sinjal tad-dħul tas-swiċċ 6: ①Meta s-sinjal tad-dħul ikun DC4-20mA, dawwar is-swiċċ 6 lejn il-lemin għal ON. ② Meta s-sinjal tad-dħul ikun DC1-5V, dawwar is-swiċċ 6 lejn ix-xellug għal OFF.
☆ Issettjar ta 'azzjoni ta' protezzjoni ta 'stall ① Dawwar is-swiċċ DIP 5 fuq ON, u meta jseħħ stall, l-attwatur se jimxi fid-direzzjoni opposta darba biex awtomatikament jirrilaxxa l-stall. ②Dap is-swiċċ tal-kodiċi 5 għal OFF. Meta sseħħ stall, il-qawwa tal-mutur tintefa direttament u l-allarm jidħol fl-istat ta 'protezzjoni.
☆ Issettjar ta 'azzjoni tas-sinjal tal-break: ① "Stat miftuħ sħiħ": Dawwar is-swiċċ 3 lejn il-lemin għal ON, u swiċċ 4 lejn ix-xellug għal OFF. F'dan iż-żmien, meta s-sinjal tal-input jiġi skonnettjat, ix-xaft tal-ħruġ tal-attwatur idur kontra l-arloġġ sakemm jaġixxi l-iswiċċ tal-limitu, u r-rukkell ikun fil-pożizzjoni "Miftuħ sħiħ". ②"Stat kompletament magħluq": Dawwar is-swiċċ 4 lejn il-lemin għal ON, u swiċċ 3 lejn ix-xellug għal OFF. F'dan iż-żmien, meta s-sinjal tad-dħul jiġi skonnettjat, ix-xaft tal-ħruġ tal-attwatur idur lejn l-arloġġ sakemm jaġixxi l-iswiċċ tal-limitu, u r-rukkell ikun fil-pożizzjoni "Full off". ③ "Hold state": Dawwar is-swiċċijiet 3 u 4 lejn ix-xellug għal OFF, f'dan il-ħin, meta s-sinjal tad-dħul jiġi skonnettjat, ix-xaft tal-ħruġ tal-attwatur jieqaf idur u r-rukkell jibqa 'fil-pożizzjoni attwali.
☆ Issettjar ta 'azzjoni 'l quddiem u b'lura ①"Stat ta' azzjoni pożittiva": Dawwar is-swiċċ 1 lejn il-lemin għal ON, swiċċ 2 lejn ix-xellug għal OFF, f'dan il-ħin, hekk kif is-sinjal tad-dħul jiżdied, ix-xaft tal-ħruġ idur lejn l-arloġġ (tagħlaq ir-rukkell) ; hekk kif is-sinjal tad-dħul jonqos Żgħir, ix-xaft tal-ħruġ idur kontra l-arloġġ (tiftaħ ir-rukkell). ②"Stat ta 'azzjoni inversa": Dawwar is-swiċċ 1 lejn ix-xellug għal OFF, dawwar is-swiċċ 2 lejn il-lemin għal ON, f'dan il-ħin, hekk kif is-sinjal tad-dħul jiżdied, ix-xaft tal-ħruġ idur kontra l-arloġġ (tiftaħ ir-rukkell); hekk kif is-sinjal tad-dħul jonqos Żgħir, ix-xaft tal-ħruġ idur lejn l-arloġġ (tagħlaq ir-rukkell).
