Modulu tal-Kontroll
Speċifikazzjonijiet tal-prodott
Trasmettitur tal-pożizzjoni
It-trasmettitur tal-pożizzjoni tal-attwatur huwa magħmul minn sensor tal-pożizzjoni u ċirkwit ta 'konverżjoni tal-kurrent fuq l-attwatur. Il-prinċipju funzjonali tiegħu huwa li jikkonverti l-bidla ta 'l-angolu ta' rotazzjoni ta 'l-attwatur (spostament) f'sinjal kurrenti ta' 4 ~ 20mA bħala sinjal ta 'indikazzjoni tal-pożizzjoni u għalf lura lill-kompjuter. Is-senser tal-pożizzjoni juża potenzjometru tal-plastik konduttiv ta 'preċiżjoni għolja u ta' ħajja twila, li jdur b'mod koassjali mal-cam tal-limitu tal-kontroll tal-puplesija.
Għall-bidla fil-valur tar-reżistenza tal-potenzjometru tal-attwatur integrali, tintbagħat liċ-ċirkwit GAMX tal-lokalizzatur tal-pożizzjoni għal tqabbil mas-sinjal tad-dħul, u fl-istess ħin, sinjal 4-20mA DC proporzjonali għall-bidla fil- l-angolu tar-rotazzjoni tal-potenzjometru jintbagħat. Dan il-kurrent tas-sinjal huwa iżolat mill-kanal tad-dħul tal-lokalizzatur GAMX (jekk meħtieġ, l-utent jista 'jqabbadha mal-forma ta' art komuni negattiva).
Għal attwaturi kkontrollati mill-bogħod, il-potenzjometru tal-plastik konduttiv tas-senser tal-angolu tiegħu huwa konness mal-konvertitur tal-kurrent, u t-TAM tiegħu jista 'jitħaddem mill-attwatur internament (24VDC), jew jista' jiġi pprovdut minn 12V ~ 36VDC estern biex jifforma żewġ -wajer 4 ~ 20mA bidla kurrenti, li hija l-kurrent tal-ħruġ tas-sinjal tal-pożizzjoni tal-attwatur.
Lokalizzatur tal-pożizzjoni u kontrollur tal-pożizzjoni
Il-lokalizzatur tal-pożizzjoni ta 'aġġustament proporzjonali jqabbel is-sinjal Analog mibgħut mill-magna ta' fuq (bħal kompjuter), jamplifika l-bidla loġika, u jmexxi l-mutur biex jimxi fi proporzjon mad-daqs tas-sinjal.
Il-kontrollur tal-pożizzjoni tal-attwatur tal-kontroll mill-bogħod jikkontrolla l-operat u l-waqfien tal-attwatur skont il-preżenza jew in-nuqqas tas-sinjal tal-iswiċċ tal-magna ta 'fuq.
Iċ-ċirkwit GAMX tal-lokalizzatur tal-pożizzjoni ta 'aġġustament proporzjonali ġenerali u ċ-ċirkwit tal-kontroll loġiku tal-kontrollur tal-pożizzjoni tal-kontroll mill-bogħod huma t-tnejn installati fil-kaxxa tal-kontroll tal-lokalizzatur tal-pożizzjoni f'termini ta' struttura.
Speċifikazzjonijiet
Kapaċità tal-proċess:
(1) Tħaffir: Dijametru żgħir tat-toqba lest 0.15mm
(2) Metallizzazzjoni tat-toqba: Dijametru żgħir ta 'toqba 0.15mm, proporzjon ħxuna tal-pjanċa/dijametru tat-toqba 4:1
(3) Wisa' tal-wajer: Wisa' żgħir tal-linja: 0.05mm għall-pjanċa tad-deheb, 0.10mm għall-pjanċa tal-landa
(4) Spazjar tal-wajer: Spazjar żgħir: 0.05mm għall-pjanċa tad-deheb, 0.10mm għall-pjanċa tal-landa
(5) Pjanċa miksija bid-deheb: Ħxuna tas-saff tan-nikil: > jew=2.5μ Ħxuna tas-saff tad-deheb: 0.05-0.1μm jew kif meħtieġ mill-klijenti
(6) Spray pjanċa tal-landa: Ħxuna tas-saff tal-landa: > jew=2.5-5μ
(7) Punching, distanza minima minn linja sa tarf: 0.15mm Distanza minima minn toqba sa tarf: 0.2mm Tolleranza minima tal-forma: ±0.05mm
Kulur tal-maskra tal-istann: aħdar, iswed, blu, abjad, isfar, vjola, eċċ Kulur tal-karattru: abjad, isfar, iswed, eċċ Proċess tal-wiċċ: bexx tal-landa, bexx tal-landa mingħajr ċomb, kisi tad-deheb kimiku, kisi tad-deheb tas-swaba, sħiħ kisi tad-deheb tal-bord, anti-ossidazzjoni OSP, rosin, kisi tal-landa kimika, kisi tal-fidda kimika, eċċ.
Proċessi oħra: saba tad-deheb, kolla blu, toqba midfuna għomja, kontroll tal-impedenza karatteristika, eċċ.

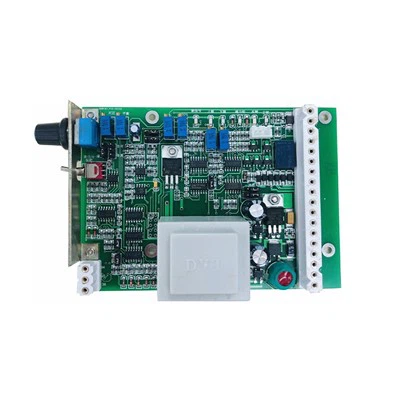

Bord tal-Kontroll u Aċċessorji
Storja tal-Kumpanija
2014 Il-kumpanija tagħna kienet irreġistrata f'dar tal-kiri fl-istess ħin, ġie stabbilit id-dipartiment tal-kummerċ barrani.
2015 L-indirizz tal-uffiċċju nbidel għal: Bini tal-Ffrankar tal-Enerġija tal-Belt ta 'Zhongbei din is-sena il-kumpanija tagħna għamlet ċertifikazzjoni 9000 ċertifikazzjoni CE u ċertifikazzjonijiet ta' kwalifika oħra, u l-pajjiżi ewlenin tal-esportazzjoni huma l-Asja tax-Xlokk, Parkistan Vjetnam, Singapore u t-Tajlandja.
2016 In-negozju tal-kummerċ barrani gradwalment żied l-esportazzjoni lejn l-Amerika t'Isfel Ċili, Paragwaj, Russja u pajjiżi oħra fl-istess ħin fuq il-bażi preċedenti.
2020 Il-kumpanija tagħna żviluppat b'mod indipendenti ramel tal-attwatur elettriku applikat għal privattivi ta 'mudelli ta' utilità u ċertifikati ta 'privattivi tad-dehra. In-negozju tal-kummerċ domestiku u barrani kiber malajr, u d-dipartiment tal-kummerċ domestiku ġie magħżul bħala fornitur fiss għal intrapriżi kbar bħal Sinoma.Red Lion u Huaxin eċċ. Id-dipartiment tal-kummerċ barrani ġie magħżul bħala fornitur fiss għal intrapriżi kbar bħal dawn bħala Sinoma.Red Lion u Huaxin etc.The dipartiment tal-kummerċ barrani tkun impenjata proġetti maġġuri bħal treament tad-drenaġġ fuq skala kbira.
2021 Il-volum tal-bejgħ annwali tal-attwaturi elettriċi tal-kumpanija tagħna resaq lejn 2, 000 unitajiet Fl-istess ħin ġew ittrattati l-kwalifiki tal-esportazzjoni li ġejjin: ROHS SILATEX eċċ, fosthom, il-prodotti kontra l-isplużjoni għaddew ukoll iċ-ċertifikazzjoni ta ' l-Istitut Nazzjonali ta ' l-isplużjoni-prodotti prinċipali proofing.The wkoll għaddew mill-kwalità awtorevoli.
Status ta 'akkwist ta' ċertifikazzjoni maġġuri

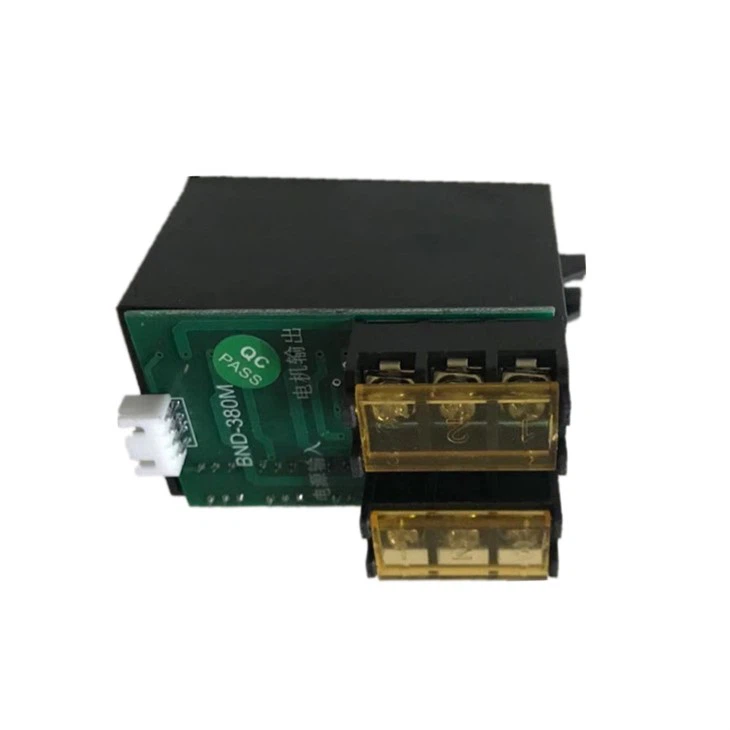

It-tags Popolari: bnd-380 modulu intelliġenti tal-pożizzjonatur tad-displej diġitali, iċ-Ċina, manifatturi, fornituri, fabbrika, xiri, prezz, kwotazzjoni
